建筑声学测量系统

更新日期: 2022-08-30 13:56:11
产品介绍

        软件是测量系统的核心,也是用户直接操作系统的纽带。丹测新的测试软件DC-MSOAA 基于多种硬件平台开发,具有功能强大,使用方便,界面美观和不断升级等优点。软件模块化设计,充分考虑现场的简单操作和数据后处理的强大功能要求。测试过程中图形化显示和结果判断来协助现场测试人员,大大提高现场的测量效率和准确性。原始数据可以选择性保存,用于实验室用户进一步分析。基于对标准的深刻理解,从应用场景出发,人性化的软件设计,使整个现场隔声量测试可一个人就能完成。

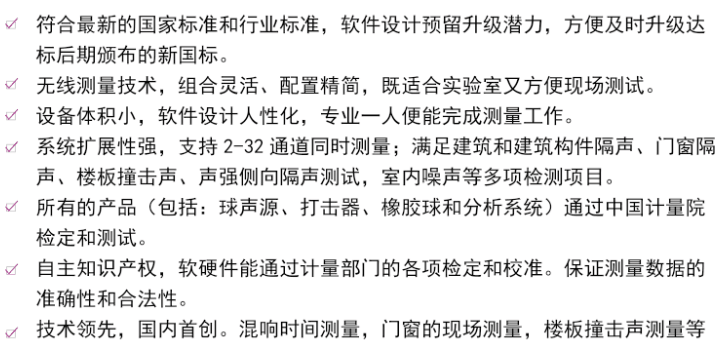

系统特点和组成


建筑声学的测量原理和要求

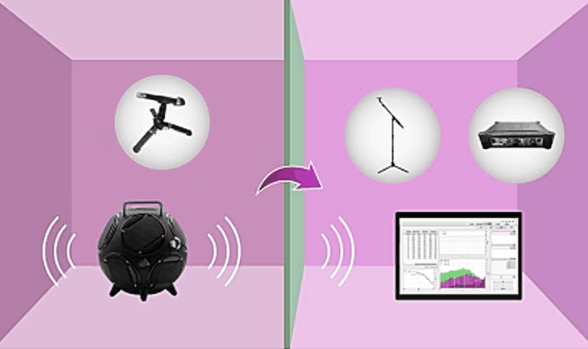

房间之间的空气隔声

   一般过程是用无指向性球声源在声源室发足够高的声压,在接收室和声源室同时测量1/3倍频程声压级,测量多点的声压级进行平均或用机械转动传声器做空间平均。然后计算出声源室和接收室声压级差,根据测量接受室的混响时间及本底噪声,计算出隔墙的隔声量。按标准要求,声源室至少需要两个声源的位置,如果是固定点测试,每个房间至少需要测量5个传声器位置,如果是单个移动传声器,扫测半径应至少为1米。

   丹测的软件设计使复杂的隔声量测试能一个人独立完成,大大节约人力成本和时间。软件将自动发声、进行声源室和接收室的倍频程平均计算,同时还可以保存原始数据,方便事后查看。丹测系统支持多通道同时测量,同时进行时间和空间平均,既支持多固定的点法测试也支持单个移动传声器法的测试。

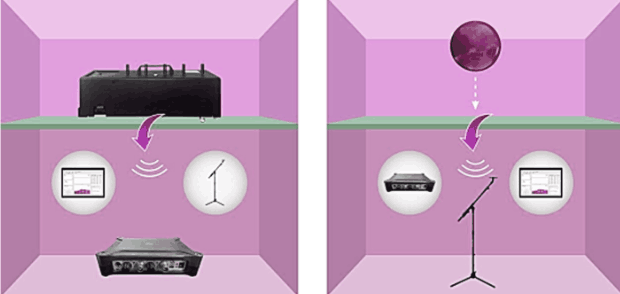

楼板撞击声隔声

    根据2020年新标准,楼板撞击声隔声测量需要有两种标准撞击源:标准撞击、橡胶球

    通过撞击器在楼顶上击打地面,在对应楼下房间测量声压级。根据楼下房间的混响时间等参数得到最终结果后与标准曲线比较给出楼板的隔声分级。房间的平均声压级可通过5个以上固定传声器测试或者使用单个移动传声器。

    由于用标准撞击器作为声源时,仅需要测试接收室的平均声压级,不需要在楼上布置传声器。楼上撞击器可以通过遥控器控制,丹测的撞击器使用LoRa(R)扩频技术433Hz遥控器,遥控距离100m,至少可穿透两层楼板。同时可选配锂电池,用于现场无供电情况,完全能够实现一人独立完成测量。


    用橡胶球作为撞击源时,需要将2.5公斤的球从一米高处自由落体,测量接收室测点各频段的最大声压级进行平均。丹测的软件具有自动触发,自动捕捉的功能。软件会自动监控楼上是否有橡胶球落地来启动测试,完成原始数据的采集。如果需要一人完成测量,只需要将传声器和测试仪器放置于在接收室,测量人员在楼顶完成几次落球后,系统将自动记录并计算。

混响时间测量

   接收室的混响时间测量是标准规定的一部分, 混响时间将用于计算房间内的吸声量,用吸声量和声级差计算的结果将修正房间的差异造成的隔声量的区别。GB/T 50076-2013 标准中明确指出声源截断法所用的声源需满足 GB/T 19889.3-2005中C.1.3,对扬声器的指向性和频率特性都有具体的要求。 对于测量通道不够多的情况,也可以多次测试自动平均。

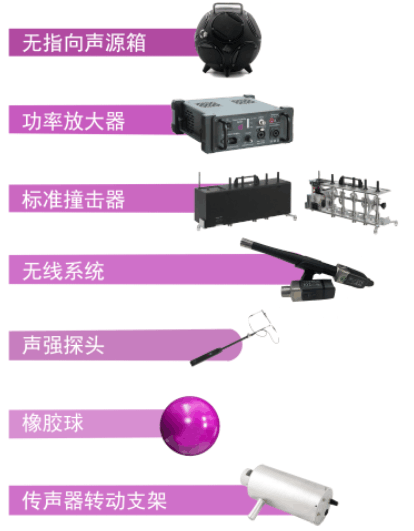

主要配件
