DC电机振动异响测试仪

更新日期: 2014-10-13 15:28:50
产品介绍


一、产品简介:
生产线上对电机的异响检测基本上 采用人为判定,人耳对均匀的噪音不敏感,但是对不规则的杂乱噪音很敏感,甚至可以感觉到一些极细的杂音。虽然人耳是极为精密的器官,但是人耳对电机异响的判定受诸多因素影响,不同的人对同一电机、甚至同一个人对同一个电机的多次判定结果可能不一致,因此将引发厂商内部与客户之间的争议。电机异响自动检测成世界性难题。

传统的噪音测试方法有声压法和声强法。
声压法:是测试电机噪音最常用的方法。在生产流水上用声压级噪音测试仪器直接检测电机噪音,其测试结果受到背景噪音的影响巨大,因此电机噪音测试只能在静音房中进行。如在生产线电机噪音做全检测试,不但需要搬运周转电机,影响生产效率,而且需要增加额外的操作工位,增加人工成本,同时静音房的投入相对会比较大。
声强法:需要在现场布置多个传感器,不仅测试设备费用高,而且操作复杂,测试结果任然受到背景噪声的影响,因此传统的噪音测试方法均难以满足生产现场对电机噪音的准确和高效判定的要求,找到一种在线快速准确检测电机噪音异响而且得到人们熟知认可的方法是厂商多年来的梦想。
噪音、异音源于振动,电机振动分为周期性振动和非周期性振动,产生周期性振动的原因包括转子动平衡不良引起的振动、异响,轴承引起的振动、异响,换向器引起的振动,齿轮咬合引起的振动、异响,马达转配引起的振动、异响等。这些振动的频率与转速成正比。非周期性振动是无规则的振动,产生的原因较复杂。
传统的振动测试仪和噪声测试仪仅用低通和高通滤波器将振动信号放大,测试振动总量和噪音总量。我司测试仪器是将振动信号采集后分为多个频带,可分析每个频带的振动总量和噪音总量,对固定频率和非周期性频率振动和噪音有极为敏锐的判断力。通过振动总量和振动频谱分别进行解析进一步挑选出异音和噪音的不良产品。
振动总量:针对异音的产品在振动总量中能分辨出周期性异响和非周期性异响,噪音的产品在振动总量中能体现出的是比正常产品更大的振动值,通过振动总量的上下线限制异音和噪音大的产品流入到正常生产作业流程中去。

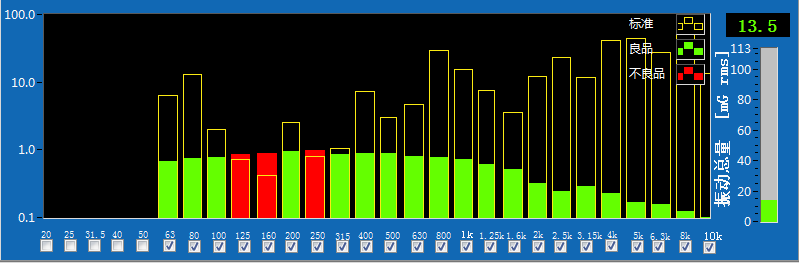

振动频谱:针对异音的产品在振动频谱中能识别异音所发生的频率,分辨出异音出自于低频段还是高频段,噪音的产品在振动频谱中能识别出整体的噪音出自于低频段还是高频段,比如轴承摩擦声音是在高频段将比正常产品高,转子摆动较大的声音则是在中频段体现比较明显。



二、适用范围:
适用于需方生产的马达或者整机测试,可以同步测试2个或者4个,每个电机使用一个振动加速度传感器测试及分析,自动判定是否有异响.按一下测试按钮,同步测试2个或者4个马达。
还可以同步震动测试和噪音测试,在同一个箱体里面可以测试噪音和震动,每个电机上安装一个震动加速度传感器和一个麦克风进行测试。一台主机可以拖动2套同时测试震动和噪音的马达。
三、主要功能和特点:
1.振动量测:
1).加权方式:线性

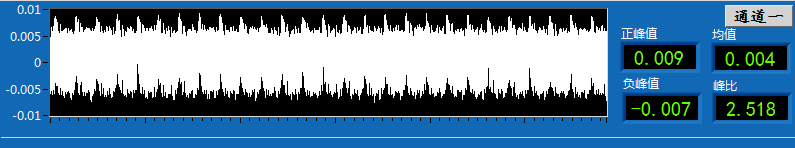

2).时域信号分析
3).正峰值
4).负峰值
5).均值(RMS)
6).峰值比
7) 单位: mG
8).单位换算: 1G=9.81m/s2; 1mG=0.001G
2.频域分析:
1).频谱分布;
2).振动总量;
3. 通道数: 4通道同步测试;

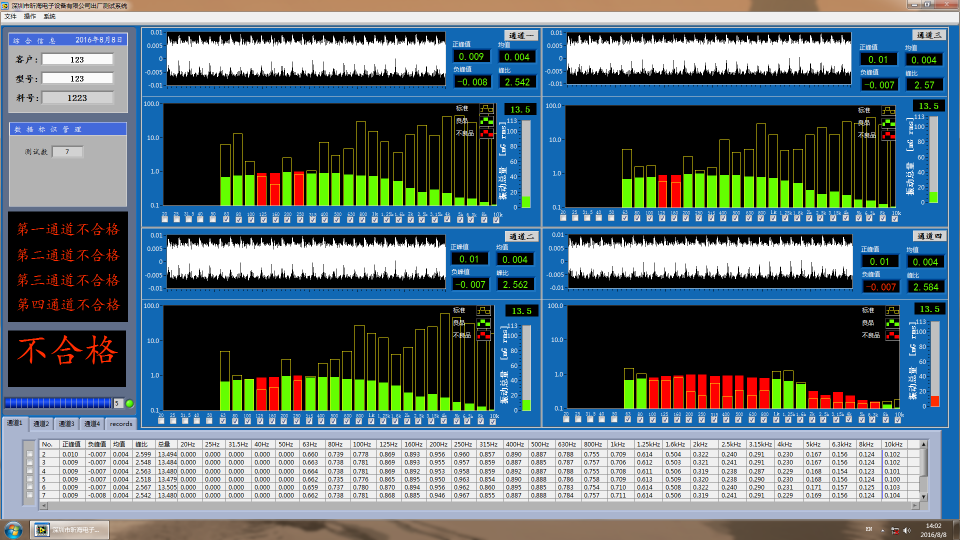

4.测试项目可设定上限值,测试数据超标自动报警,界面给出“合格”或不合格判定;
4. 测试项目依马达料号建立;
5.测试数据以Access文件格式存档.
6. 历史测试数据可查询,可导出为Excel文档.
6. 振动传感器灵敏度:500mv/g
四、主要技术指标:
1、振动量
测试范围:+/- 5 G
测试精度: ±5mG
2、频率响应:20~10kHz
3、频谱分析:1/3倍频程
4、输入电源:220V±10%, 50Hz
5、工作环境温度:0~40℃, 湿度≤80%
6、工作环境噪音≤60dBA

五、质量保证:
1、本产品实行终身服务,免费保修一年。属正常使用发生故障,保修期内一律免费维
修(但如连接线等易耗件除外)。
2、提供DC电机振动异响测试仪使用说明书一份、保修卡、合格证。
