声学实验室(声学试验室)

更新日期: 2017-01-14 15:37:29
产品介绍

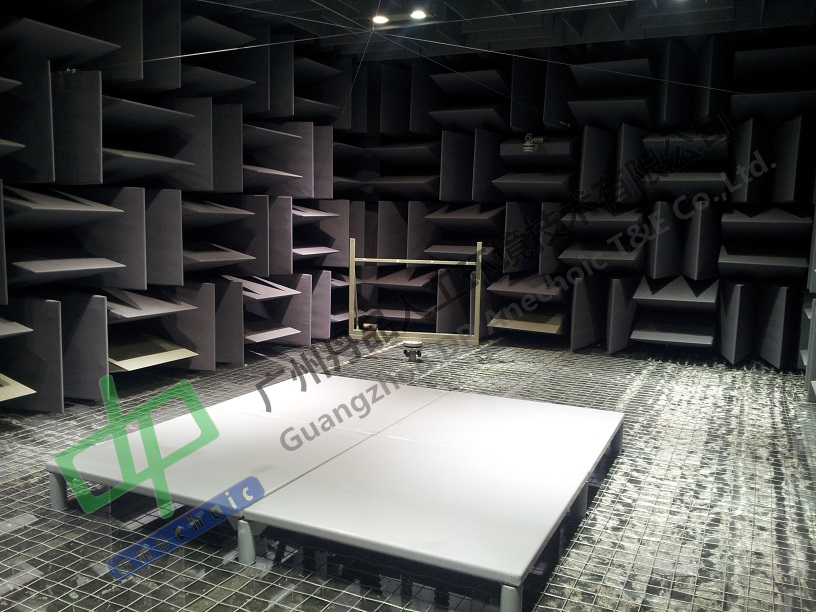

                                                                             图一、声学实验室(声学试验室、全消声室、消声室)

声学实验室(声学试验室)是符合CNAS标准,依据ISO3745、GB6882及相关行业标准设计建造的用于测试产品声学技术指标的实验场所。主要适合于产品声学指标的测试,可和任何第三方权威机构的声学实验室内测试的数据作对比。

声学实验室(声学试验室)可分为消声室(全消音室)、半消声室(半消音室)、消声室、消音室、无响室,静音室,混响室等。

其主要作用是提供一个符合CNAS、ISO3745、GB6882及行业标准的要求,满足反平方法则的自由声场或半自由声场空间,其主要功能:
●提供声学自由声场或半自由声场环境;
●低噪声测量环境

声波在自由场空间里传播有特定的物理定义为:
●对点声源声压随距离衰减,这就是声能的反平方律;
●声压级在常温压下等于声强级。这是在消声室里测量声功率的理论基础。

背景噪声

根据.ISO3745  Acoustics-Determination of sound power levels of noise sources using sound pressure. Precision methods for anechoic and hemi-anechoic rooms、.ANSI S12.55 Acoustics - Determination of sound power levels of noise sources using sound pressure - Precision methods for anechoic and hemi-anechoic rooms和国标GB6882《声学 噪声源声功率级的测定消声室和半消声室精密法》,在测试频率范围内,背景噪声的声压级至少比被测声源的声压级低6dB,最好是低12dB。

截止频率

主要取决于是否要对被测产品发出的噪声进行声学频谱分析。设计一种能做到半频带(20Hz-20000Hz)的100%的吸声体是不可能的。因为通用的材料对高频声波很容易被吸收,而低频吸收则和材料的厚度(尖劈的长度)有关。截止频率是指在此频率以上,墙面的吸声系统能保证99%的吸声系数。实际工程中的半自由声场空间是指对截止频率以上的声波,截止频率越低,尖劈的长度要求就越大。一般而言,尖劈的长度适用于1/4波长理论。在测量时需要根据GB 6882进行自由场修正。

尺寸

声学实验室(声学试验室)的内部容积主要取决于被测物体大小和具体的测量方法。如根据ISO3745或GB6882的推荐,声学实验室(声学试验室)的内部容积至少应该是被测物体有效体积的200倍。

组件
专业吸声尖劈材料(专利号:200720155131.2)
采样超强绿色环保吸声棉,表面作胶水固化处理。玻璃棉与饰面之间采用防尘处理技术,使尖劈表面易于清理,确保长期稳定的声学性能参数。
尖劈门(专利号:200920279477.2)
尖劈门采用 金属穿孔吸声尖劈结构,使尖劈门与内部尖劈组成完整的吸声表面,尖劈门采用特制铰链,使门的开关容易,长久不变形,尖劈门在打开时,能设计成与内墙尖劈齿齿交错,节省空间。
隔声门 (专利号:200920279477.2)

在声学实验室(声学试验室)的设计中,门是一个很重要的因素。一个好的隔声门应该具有良好的隔声性能和最优化的边缘效应。 采用1.5mm厚冷轧钢板,内加成型吸声棉,铰链采用进口产品,开门时整门上浮。回门时高密度磁性封边条完半封闭,确保其声学处理能与周边其它部件的声学处理相配以尽可能消除边缘漏声,强度满足操作需求,长期使用不发生形变,同时外表面采用喷塑处理使顔色与尖劈相一致。

内墙
内墙壁及天花板的结构可根据用户要求设计,常用的结构有:
●混凝土结构---此结构隔声效果好,但重量大。对浮筑地面要求高。
●“噪声盾”复合隔声结构---专利设计,由两层钢板构成,内层穿孔,夹层中充填高吸声系数吸声体,确保达到隔声效果。重量较轻,但价格稍贵。
浮筑地面
在外界噪声较高或要求测振动的情况下,通常采用浮筑结构以隔离外界的影响,在浮筑结构中起关键作用的减振材料,减振方法有:
◆弹簧结构:隔振频率可以做到(1Hz,此种结构在低噪声要求很高时采用。但缺点为:造价高,维护困难,弹簧的防锈。
◆橡胶减振垫结构:隔振频率可以做到(7Hz,此种结构在低噪声要求高时采用。
◆玻璃棉毡减振结构:隔振频率可以做到<15Hz,此种结构造价低。
在实际工程中,采用什么样的减振取决于:
● 要求的本底噪声
● 周围的环境、噪声源和振动源
照明
提供可满足室内照明的白炽灯,白炽灯的本底噪声及声反射要求最小,同时也要考虑灯与室内整体设计的一致性和美观性。
电路系统
除照明灯外,所有电路导管、电线及控制均要求安装于尖劈后以避免声反射。
走线管道
走线管道满足所需线路通过且不对测试有任何影响。
控制室
控制室的设计应该充分考虑到用户的方面和使用功能,同时可以选择安装监控系统,以减少测量时人为影响。
特殊设计要求
