重庆三电汽车空调有限公司测试汽车空调用整车半消声室声学设计、制造施工安装及现场实测验收简介

更新日期: 2016-07-19 11:41:56
产品介绍

一、项目简介
重庆三电汽车空调有限公司是由日本三电株式会社、重庆博奥实业有限公司共同出资成立的一家中日合资企业。公司位于重庆两江新区的核心区域——北部新区出口加工区,主要从事汽车空调、蒸发器、冷凝器的研发、生产、销售及售后服务,。
日本三电株式会社成立于1943年,是一家跨国企业,其业务覆盖23个国家53个据点,主要产品为汽车空调压缩机、蒸发器、冷凝器、HVAC系统,其汽车空调压缩机技术具有国际领先水平。三电株式会社长期为德国大众汽车、法国标志汽车、美国通用汽车等世界一流汽车生产商提供空调产品。
重庆博奥实业有限公司成立于1991年,其投资领域包括汽车零部件(汽车座椅总成、HVAC总成、暖风机总成、摇窗机、保险杠等);镁、铝合金压铸件(汽车摩托车零部件、手动工具、望远镜镜筒);化工原料销售;原镁及合金冶炼。其下属子公司包括延锋江森、延锋博奥等重庆知名企业。
为致力于汽车空调噪声实验检测,从而为调整噪声寻求科学解决方案提供精准的数据。重庆三电汽车空调有限公司向我公司(广州丹品人工环境技术有限公司)签订了购买测试汽车空调用整车半消声室合同。
二、项目要求
由广州丹品人工环境技术有限公司设计及承担建设该测试汽车空调用整车半消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
产品项目内容:
1)半消声室安装项目内部的有效净尺寸:8000m×5000mm×4000mm,则制作后外部有效尺寸分别为:10000mm×7000mm×5000mm;
2)半消声室安装项目安装专业无回声无噪声的照明灯具 8盏,6个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处;
3)车辆通行门尺寸:W×H=3×2.5(m),人员通行门尺寸:W×H=1.0×2.0(m);
半消声室产品验收主要条款:
1) 在无外界异常干扰的情况下,本底噪音Lgn(A)≤25dB(A);
2) 满足室内反射面上方近似半自由场环境的截止频率 Fc≤100Hz。
3) 100Hz 到1000Hz之间的中心频率点的A计权值Lp(A)≤25dB(A)。
三、现场勘查

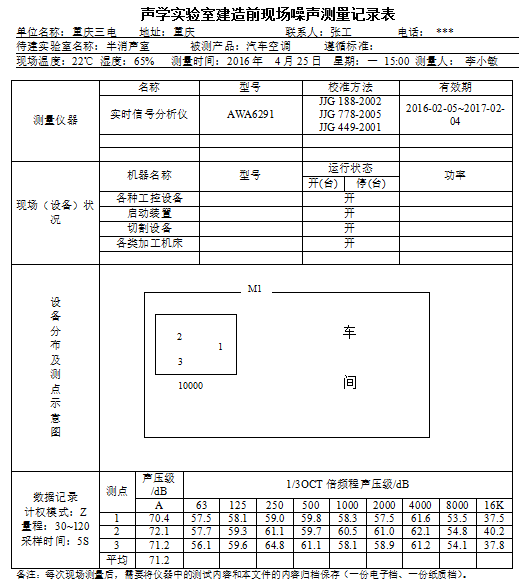

我公司专业的声学技术工程师在需方工厂正常的工作情况下,采集了建造现场的相关数据如下:

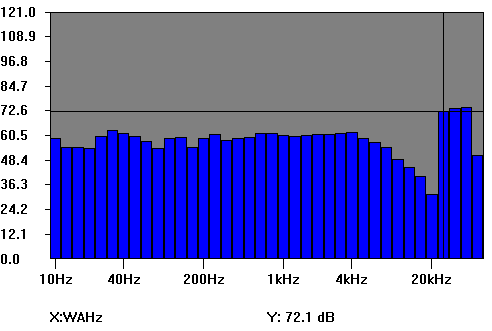

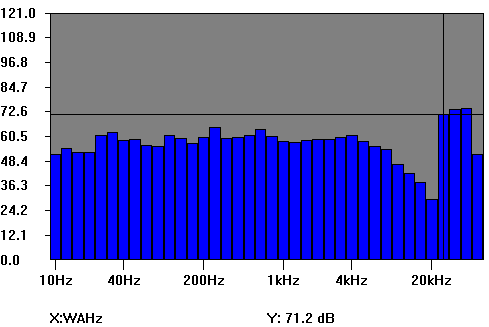

1点的测试数据频谱分布为:

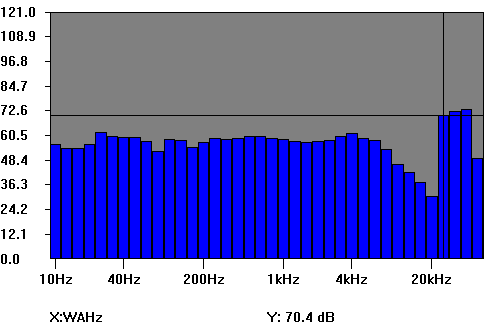

2点的测试数据频谱分布为:


3点的测试数据频谱分布为:

四、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现半自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离半消声室约10m处生产车间气动设备的低频振动

上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。

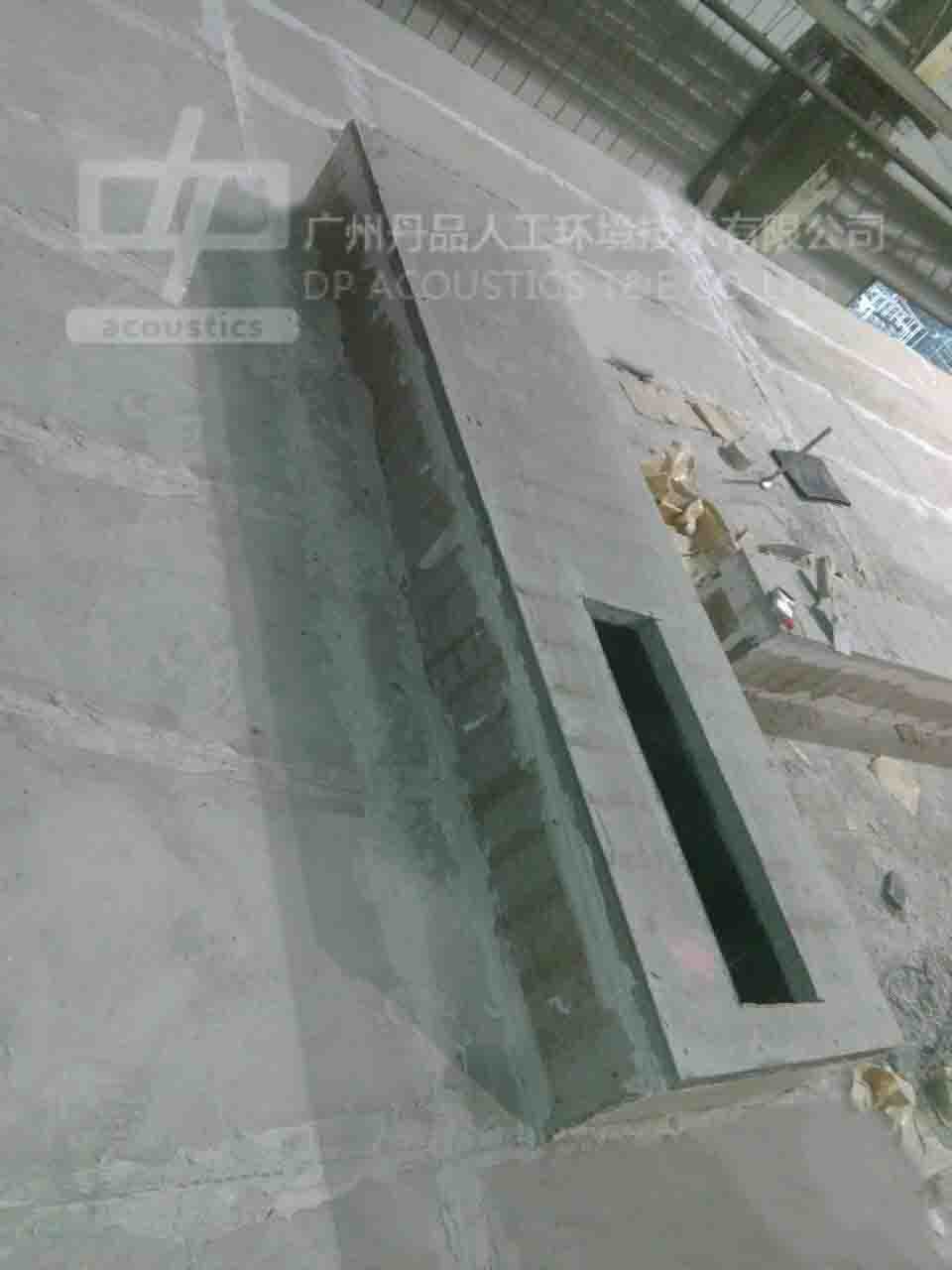

五、制造施工

                                                                   顶部出风口设计

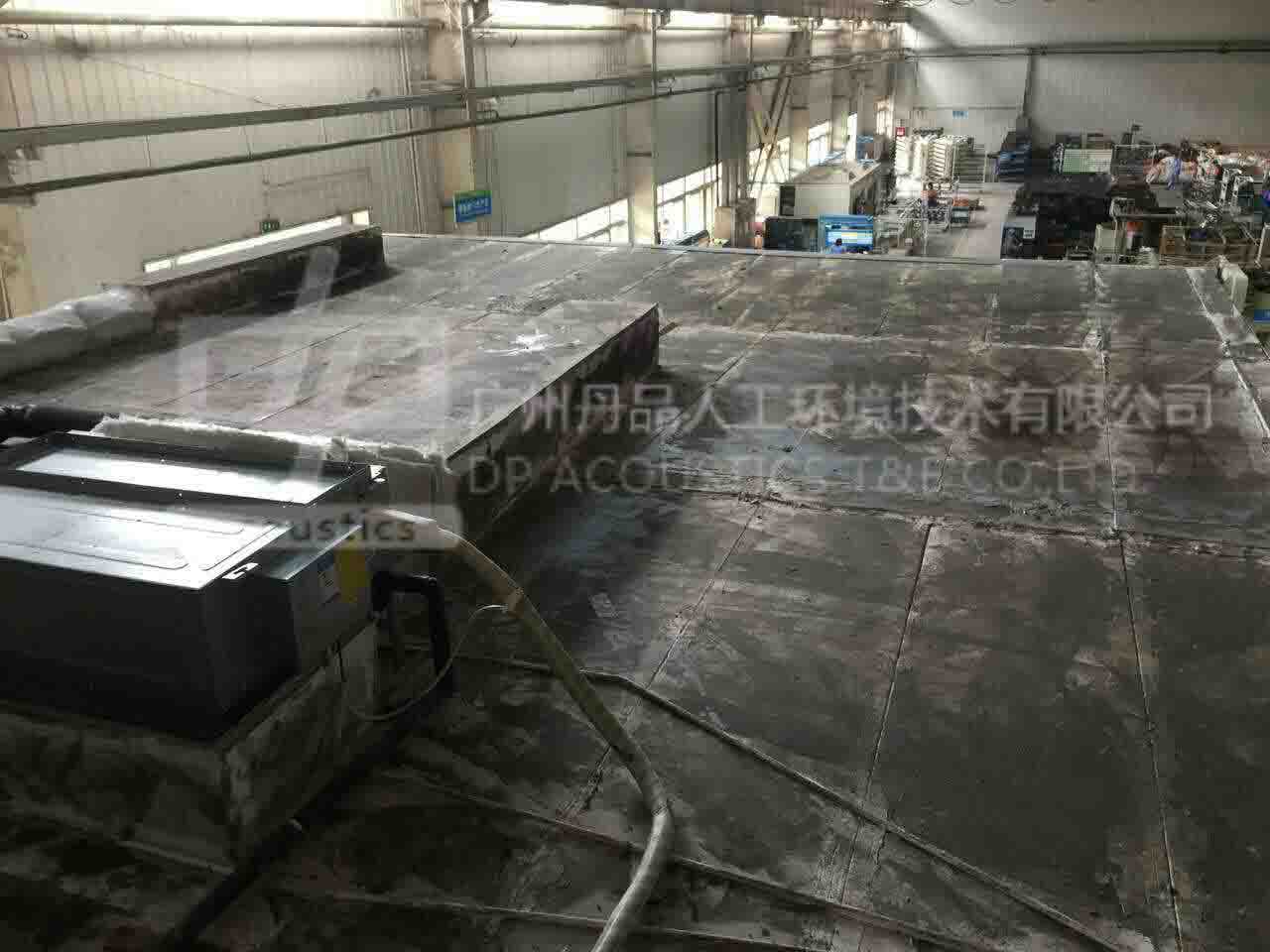

                                                                     顶部施工完毕后做防锈防腐蚀处理

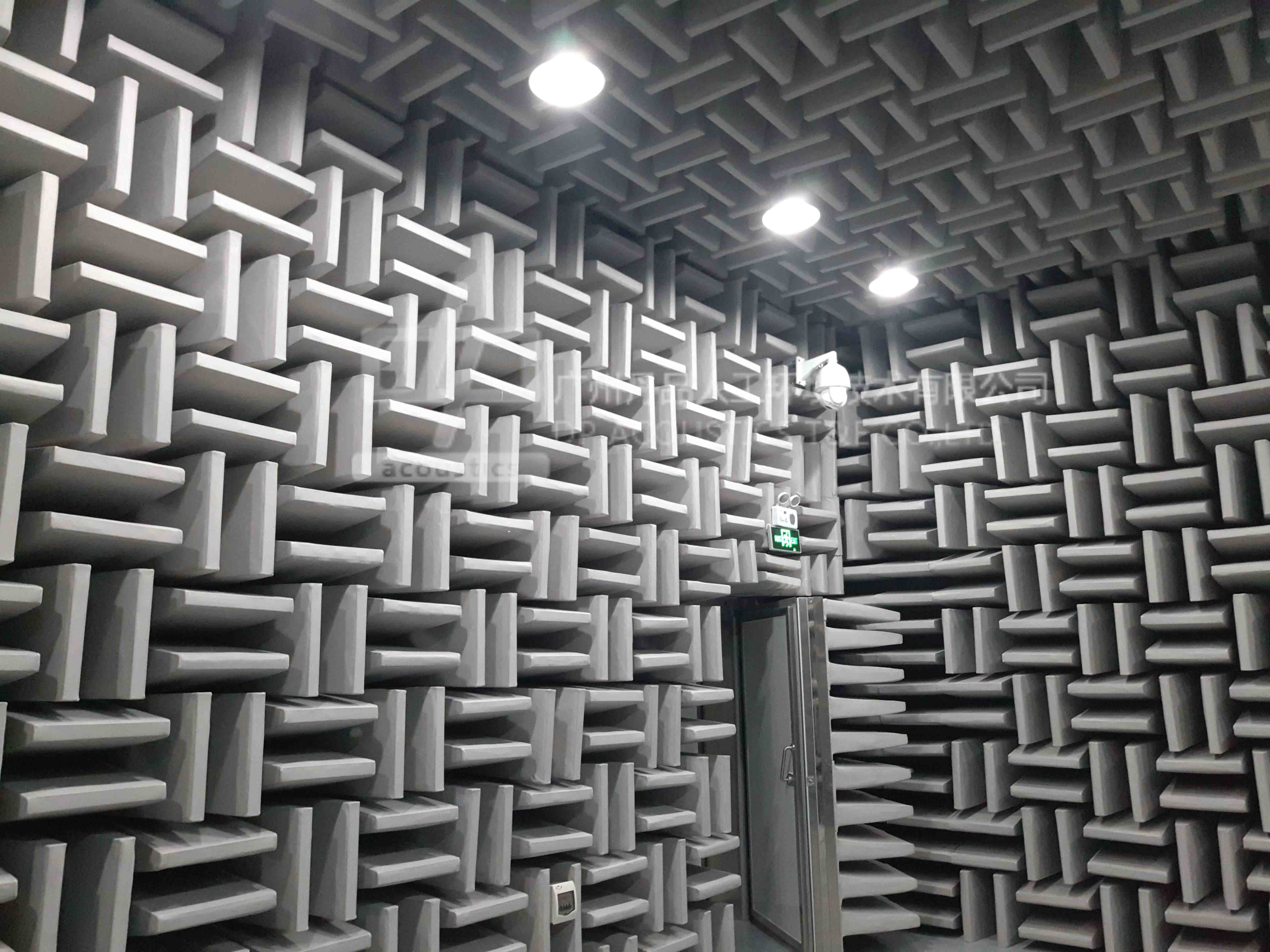

2.完工效果图

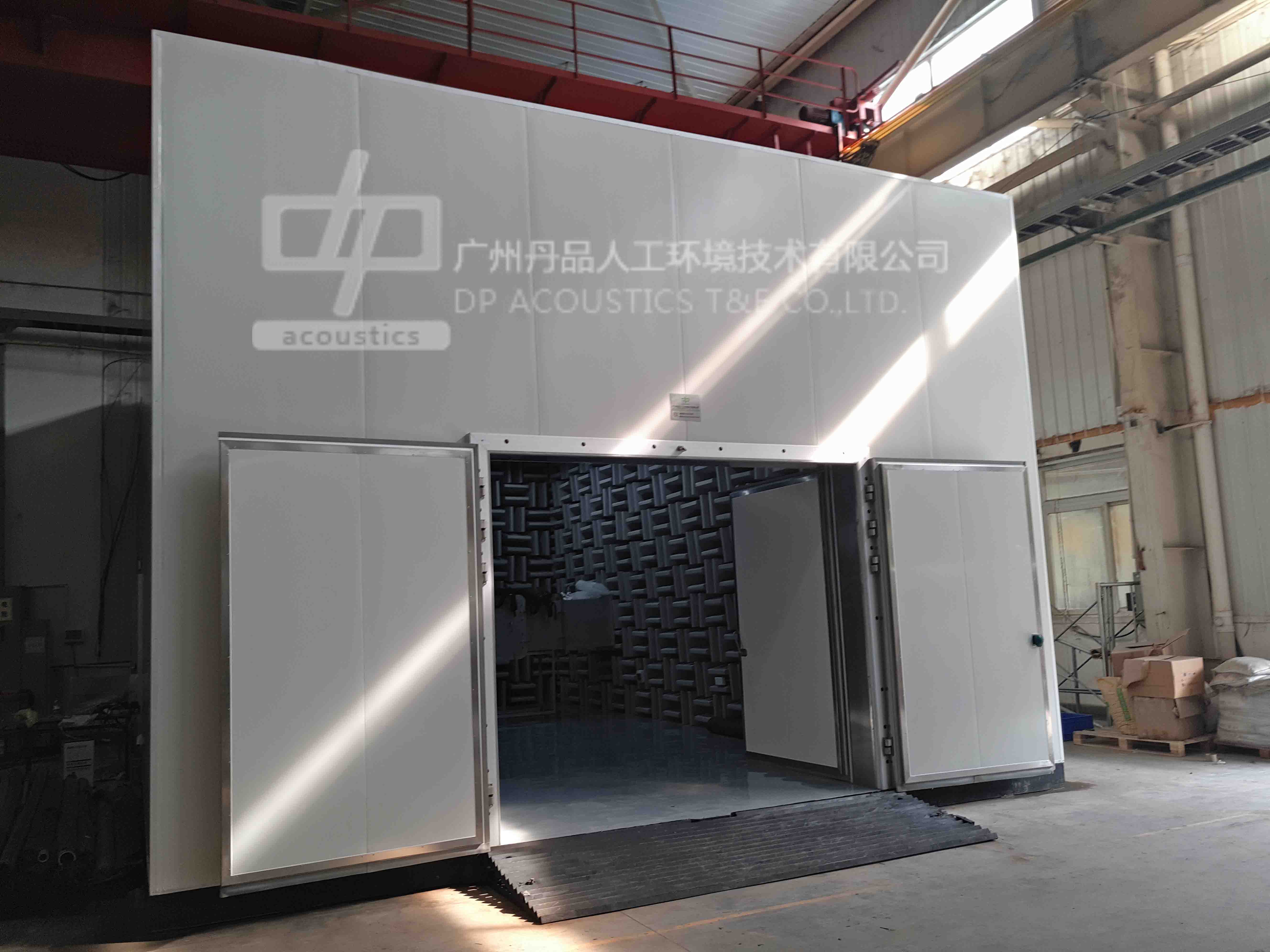

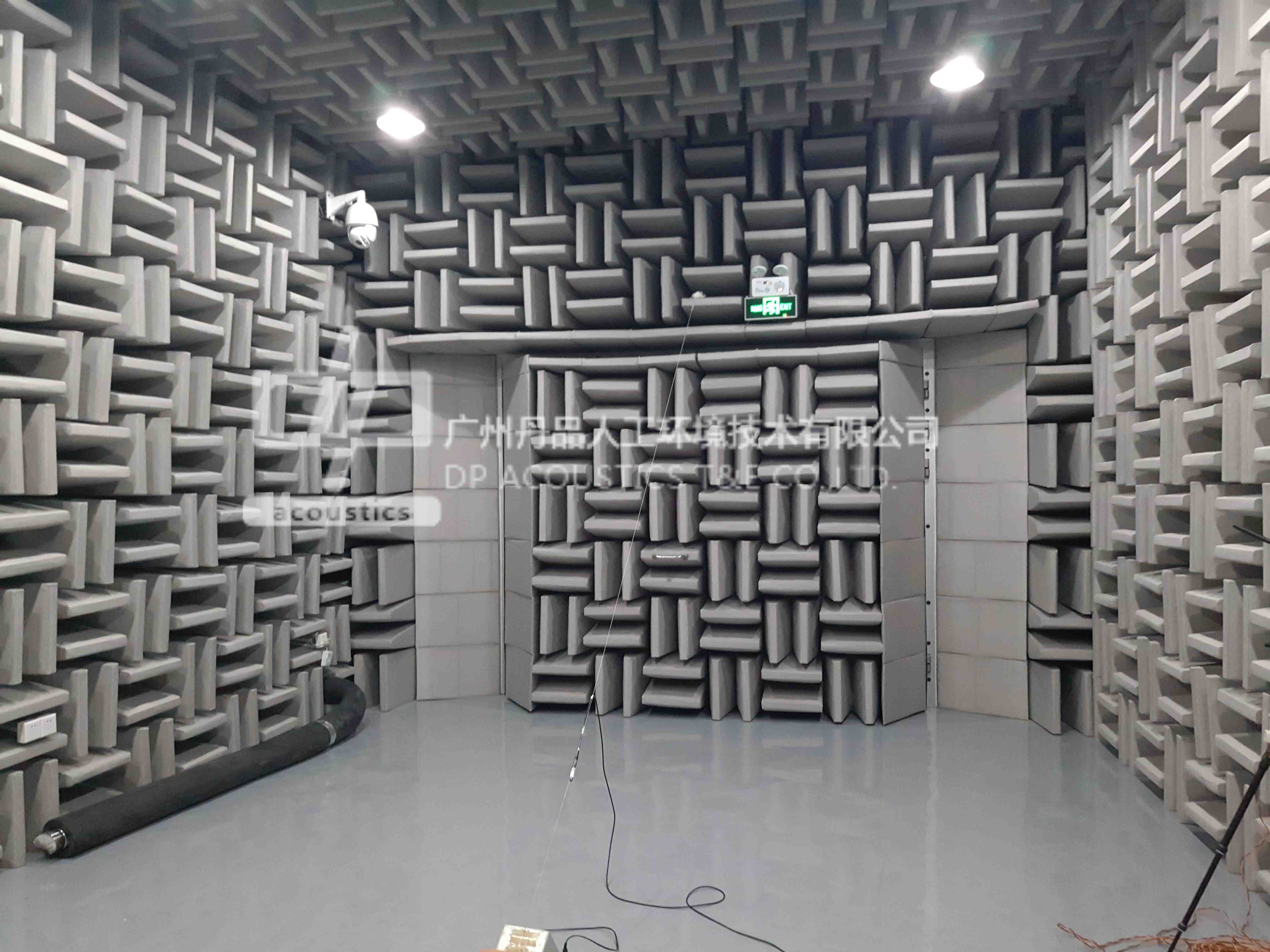

                                                                                                    整车半消声室外景

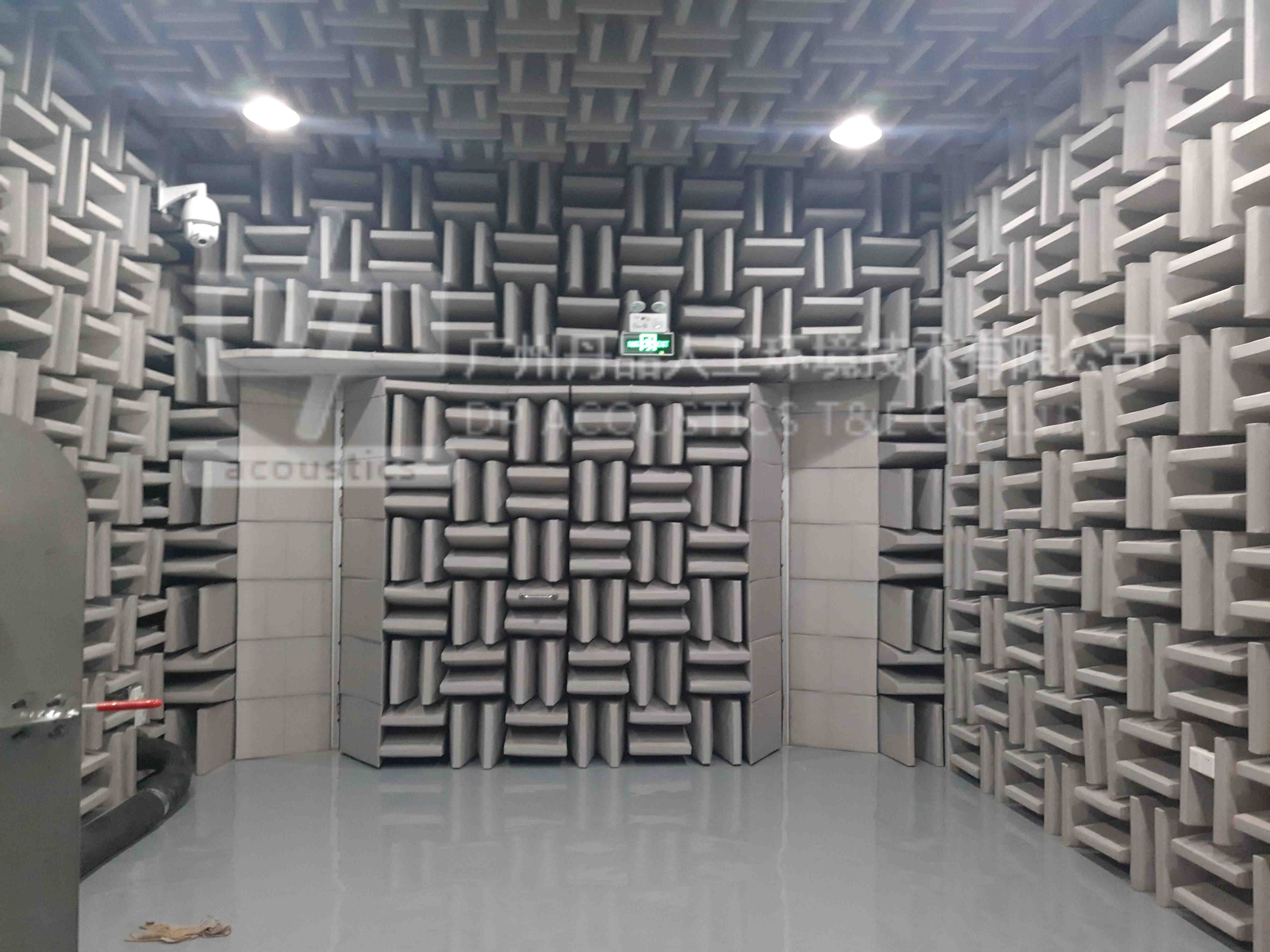

                                                                               图九 整车半消声室内风洞设计

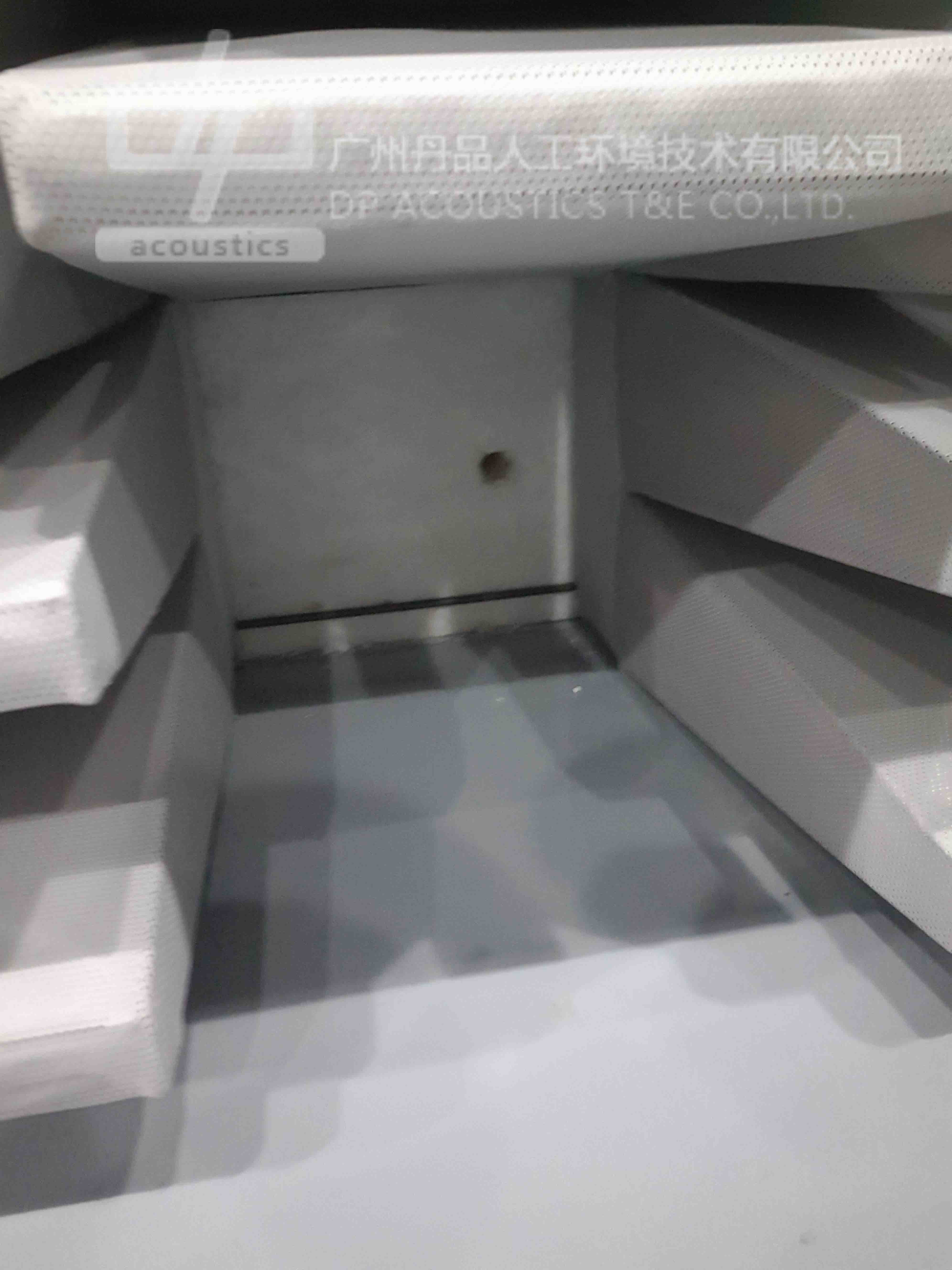

                 图十 隐蔽在尖劈后部的接线孔



                                                                                          图十一整车半消声室车通行门

                                                                                        图十二整车半消声室人通行门

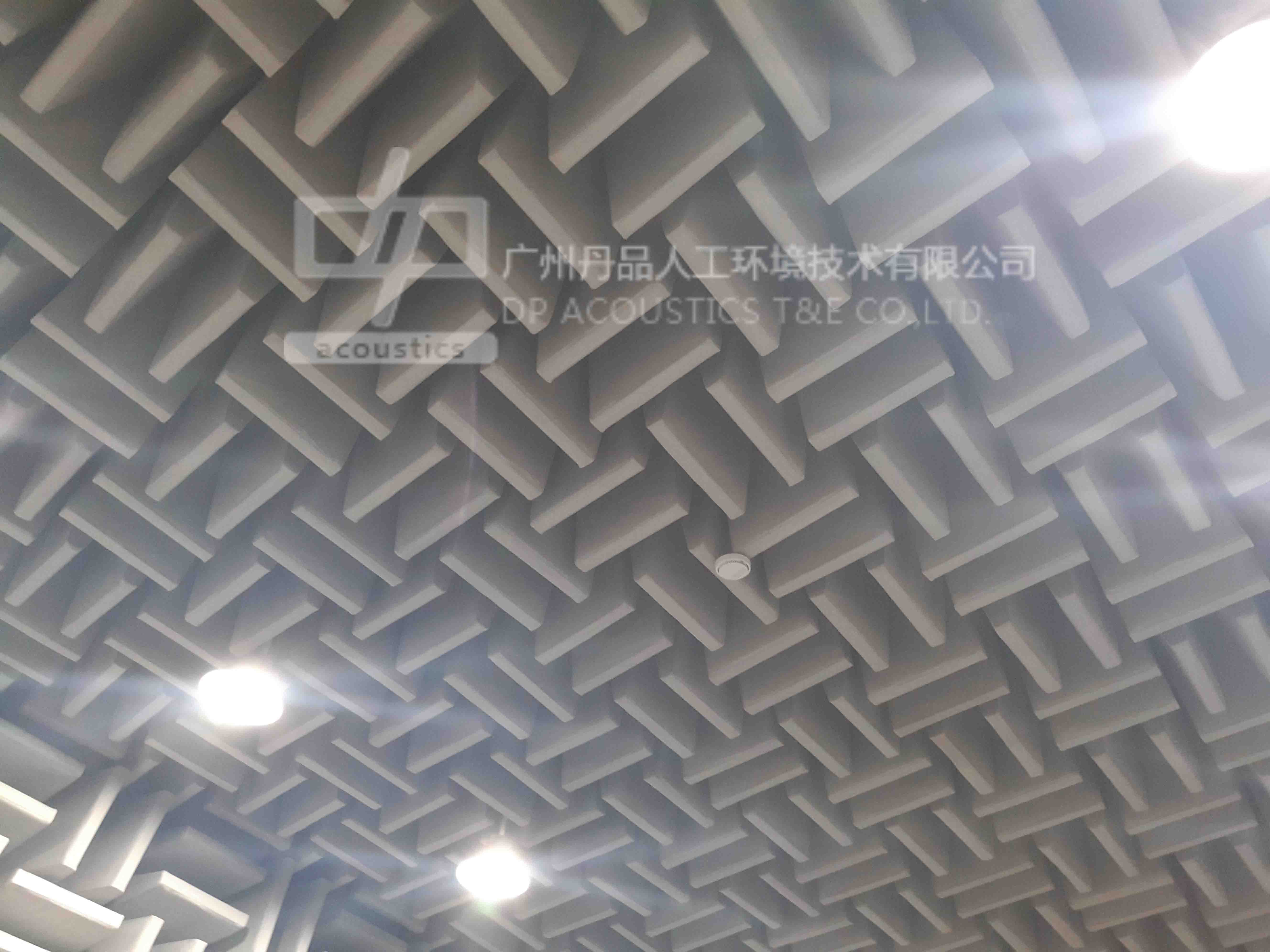

                                                                               整车半消声室顶部设有烟雾报警器

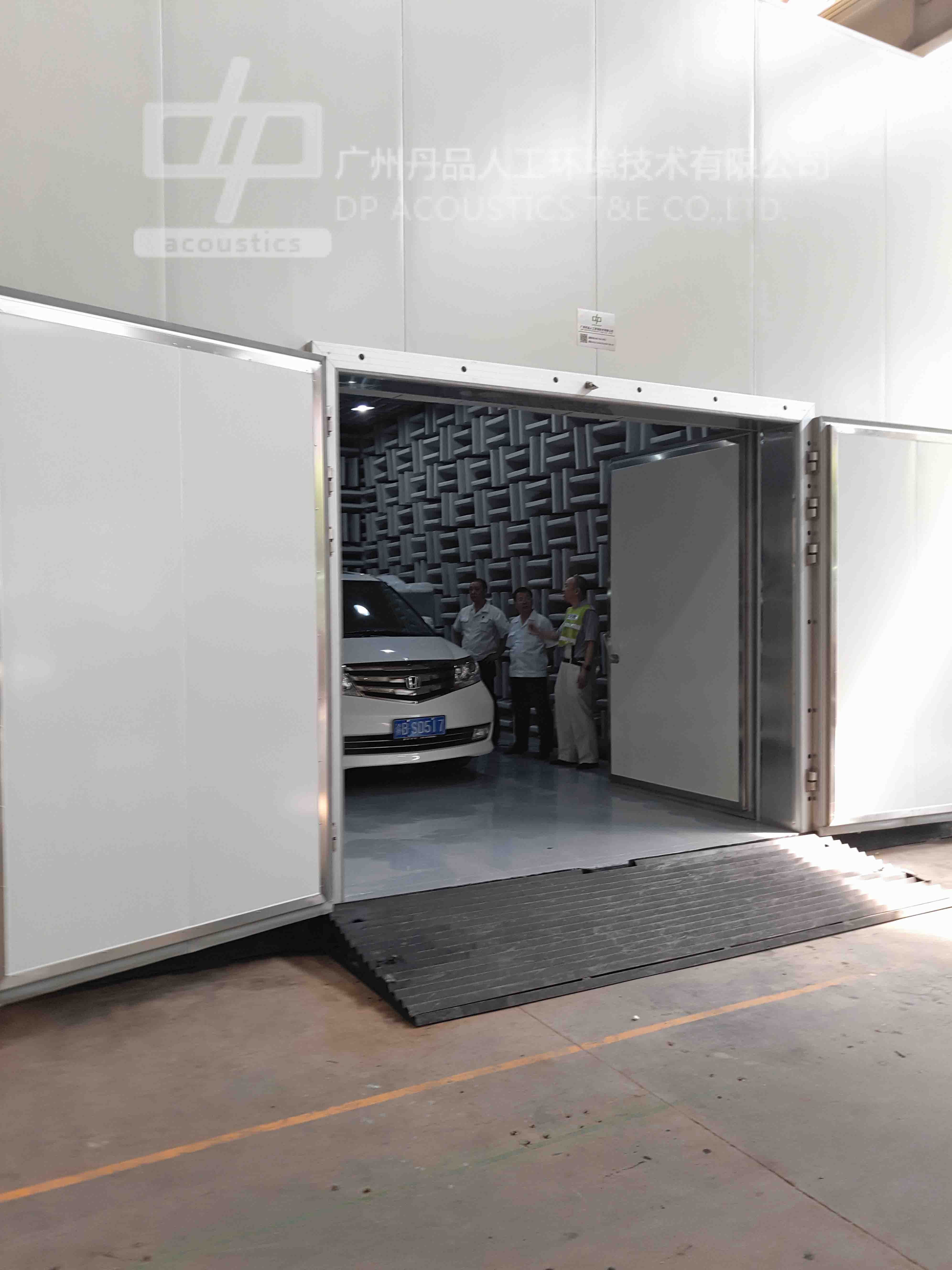

                                                   半消声室整车通行测试

六、现场实测验收

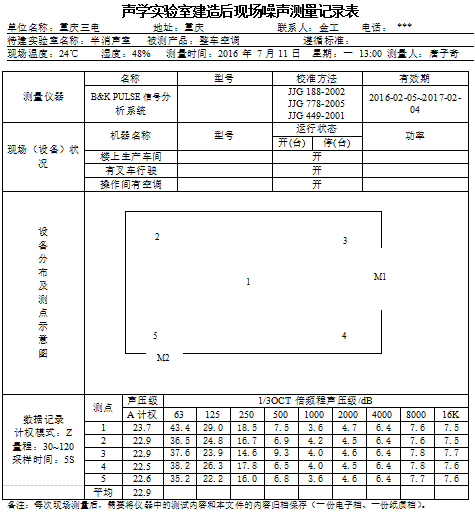

1.现场数据记录

2.半消声室的声学技术指标现场测试验收

                                                         声学技术指标现场测试(由具有CNAS声学计量资质的国家权威单位检测)

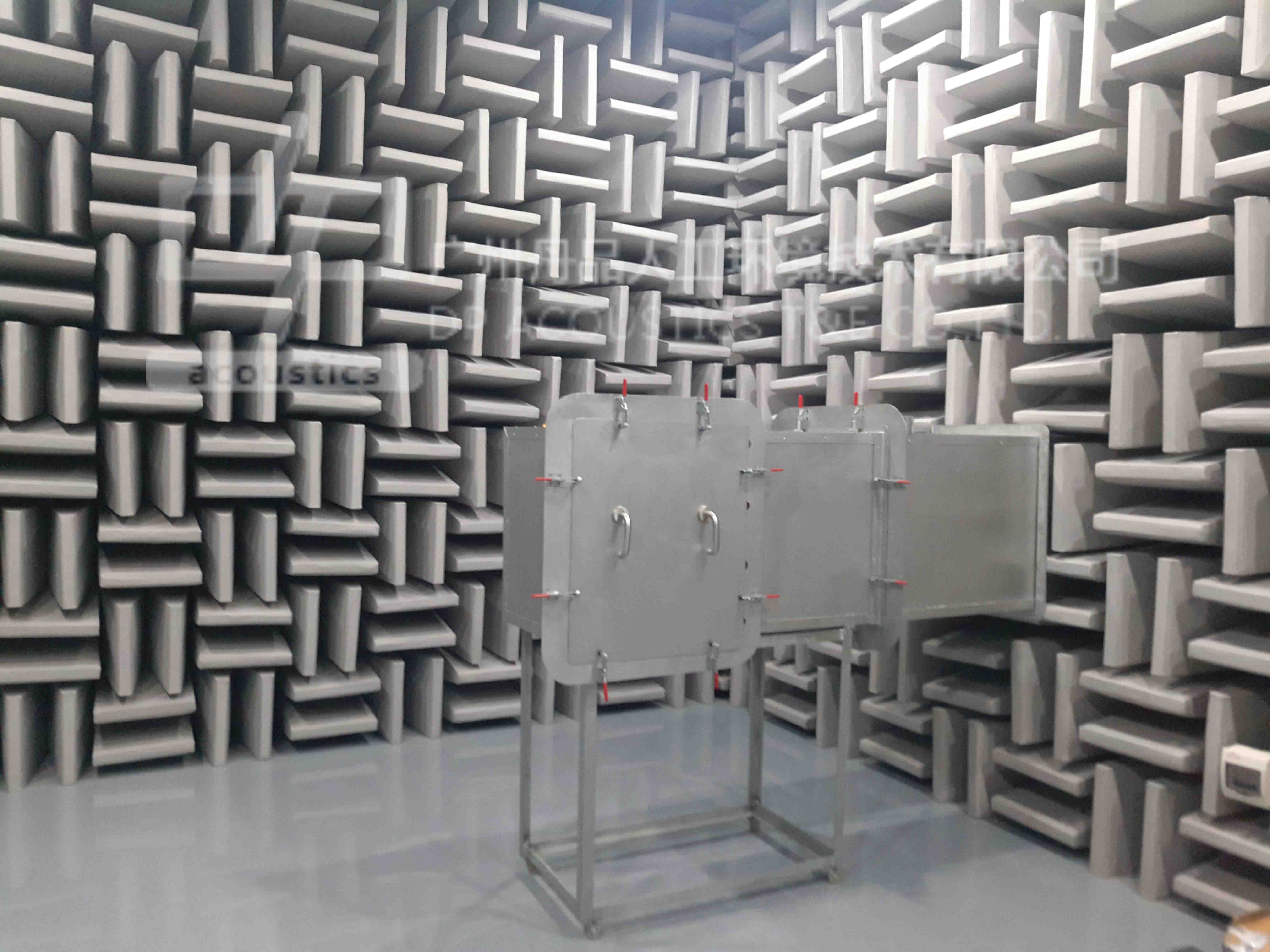

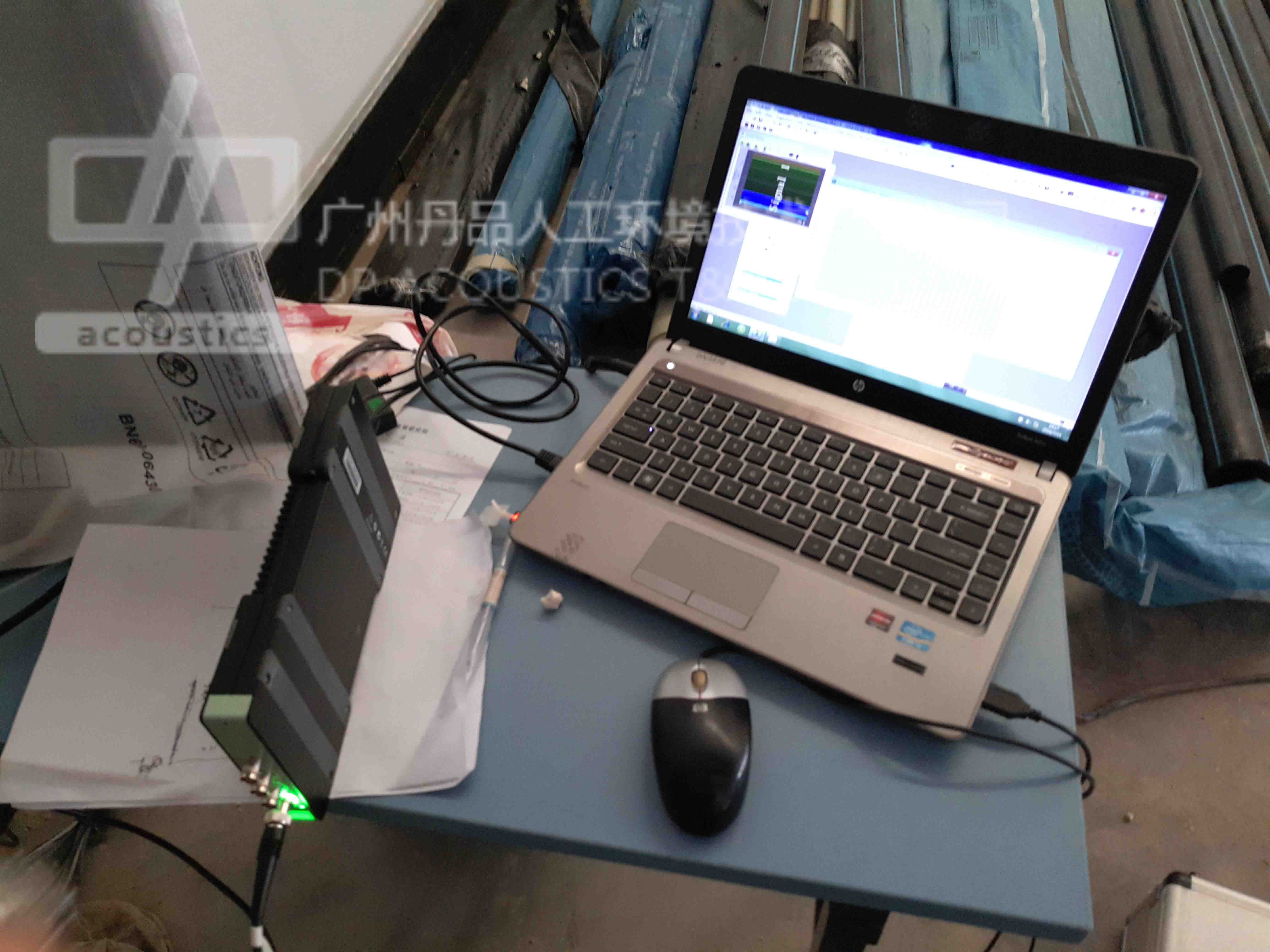

                                                       声学技术指标现场测试(用全套丹麦B&K的PULSE设备现场检测)

上述半消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。



七、测试结果:

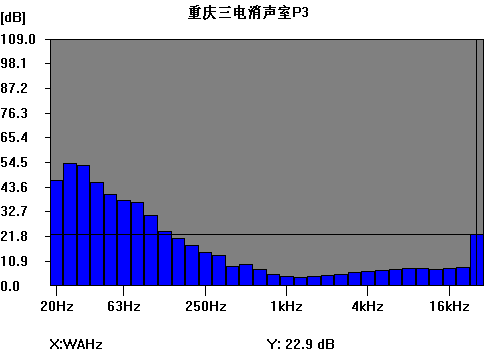

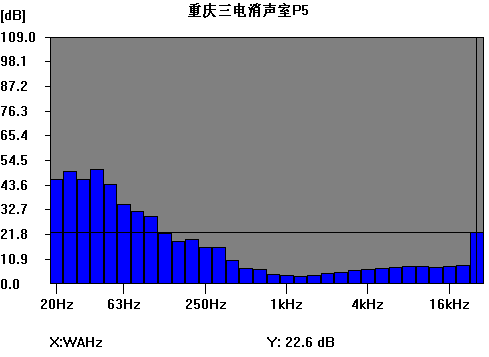

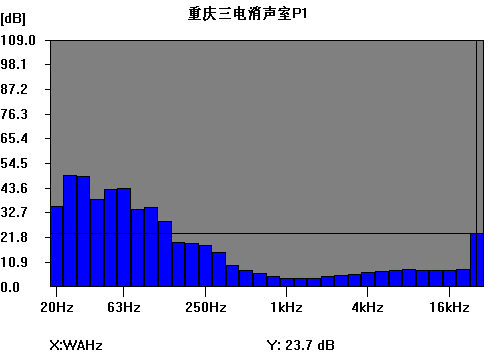

1.距离半消声室10m远处的生产车间工作,半消声室内部空调开启时,环境噪声值Len(A)=72.2dB(A),室内本底噪声值Lgn(A)=22.9dB(A);
2.半自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的半自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内;
3. 100Hz 到1000Hz之间的中心频率点的A计权值Lp(A)≤25dB(A)。
