韶关标准微型马达有限公司微型马达全消声室声学设计、制造施工安装及现场实测验收简介

更新日期: 2016-04-20 21:14:05
产品介绍

一、项目简介
韶关标准微型马达有限公司位于广东省韶关市始兴县城黄花园工业区,占地五万多平方米,注册资本2300万美元。 公司拥有上百人专业的研发团队,能自主研发满足于市场或客户需求的产品,公司产品广泛应用于汽车、家电、玩具、文仪等行业。标准电机已进入欧洲、美洲、亚洲市场,与佳能、飞利浦、孩之宝、美泰、博郎、富士电机、偉創力、SEB等跨国企业建立了长期合作关系。
由广州丹品人工环境技术有限公司设计及承担建设该微型马达全消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
二、项目要求
产品项目内容:
1) 全消声室安装项目建设方案及使用材料全部由供方负责设计安装,供方将其专利技术“涡轮增压微循环变频消声通风系统”(专利号:200520108948.5)的全部或部分应用于需方全消声室安装项目建设之中;
2)全消声室安装项目内部的有效净尺寸:2000mm×2000mm×2500mm,则制作后外部有效尺寸分别为:4000mm×4000mm×3500mm;
3)全消声室安装项目安装专业无回声无噪声的照明灯具 1盏,2个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处;
全消声室产品验收主要条款:
1) 在无外界异常干扰,工厂正常工作的情况下,本底噪音Lgn(A)≤15dB(A);
2) 满足室内反射面上方近似自由场环境的截止频率 Fc≤100Hz。
三、现场勘查
我公司专业的声学技术工程师于2016年2月29日下午2:00时,在韶关标准微型马达有限公司工厂正常的工作情况下,采集了建造现场的相关数据如下:

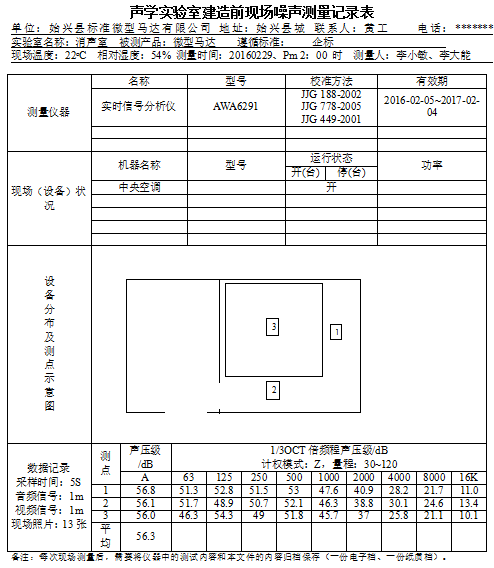

1、现场数据记录

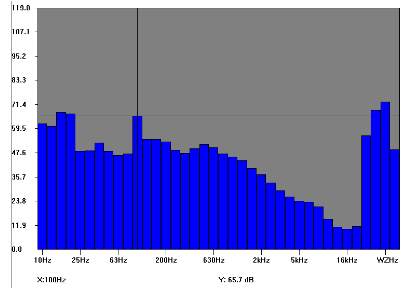

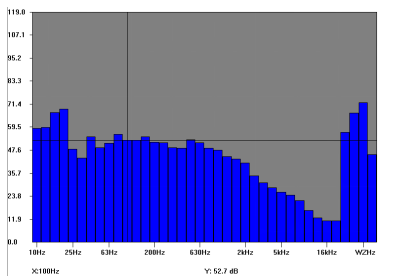

1点的测试数据频谱分布为:


2点的测试数据频谱分布为:


3点的测试数据频谱分布为:

2.现场音频信号:

四、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离全消声室约2m处的中心测试区及12m远处的动力压缩机组的低频振动

上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。



五、制造施工安装

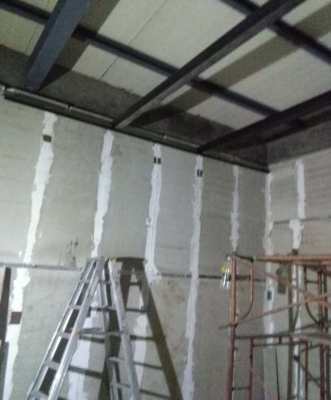

图一、已完成四周墙体与顶部十字钢结构的架设

图二、门的设计

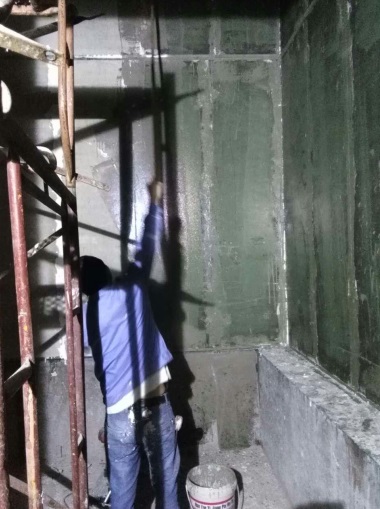

图三、墙体防微振阻尼材料的施工

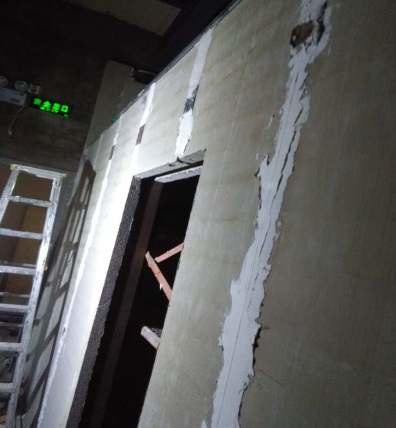

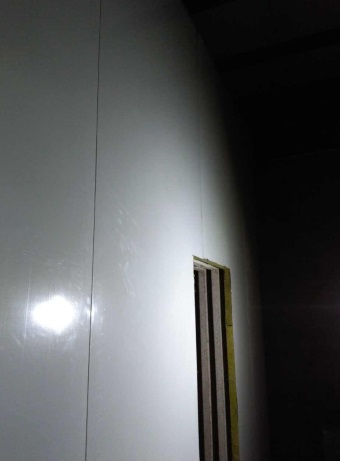

图四、外部复合隔声墙体的安装

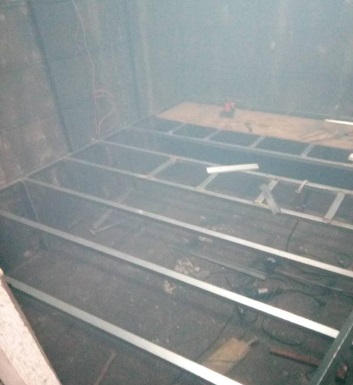

图五、地网钢结构的施工

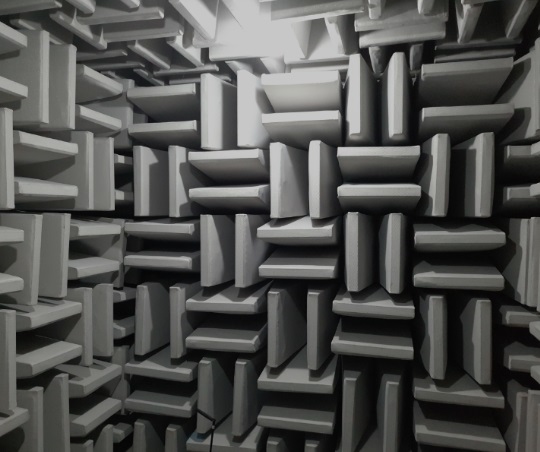

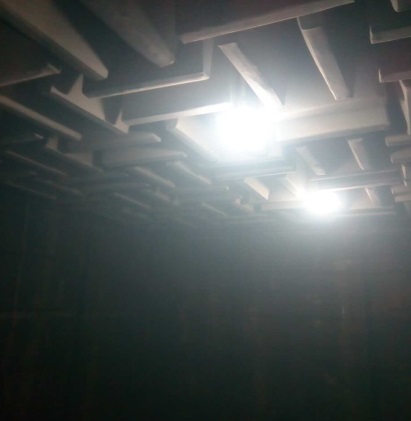

图六、已完成顶部尖劈的安装

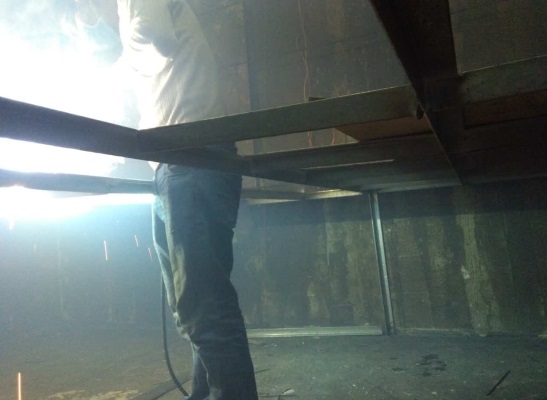

图七、地网的焊接

图八、完工后的全消声室

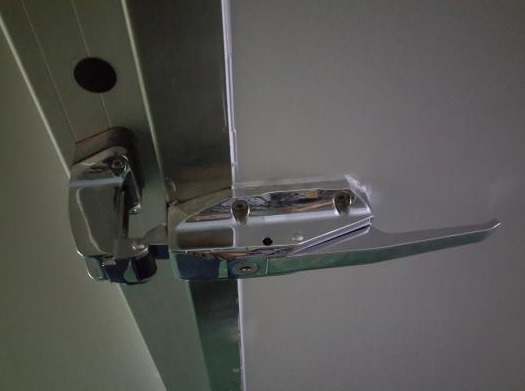

图九、全消声室的外部门锁

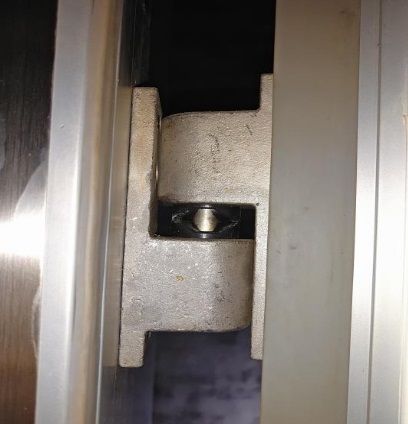

图十、全消声室外部门铰链

 六、现场测试验收

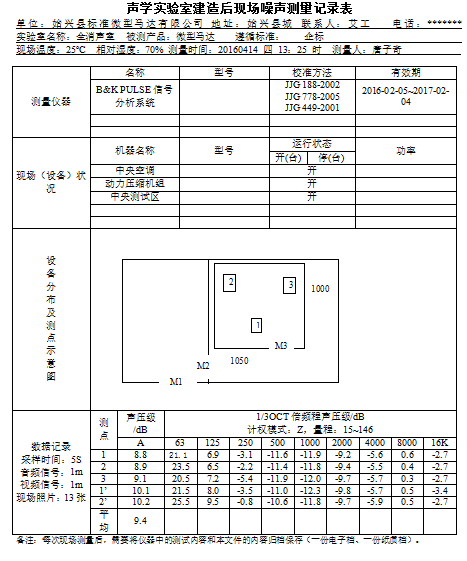

1.现场数据记录

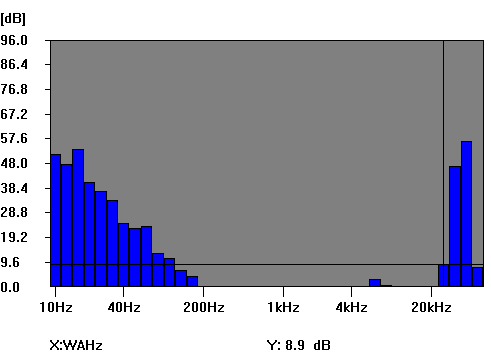

1点的测试数据频谱分布为:

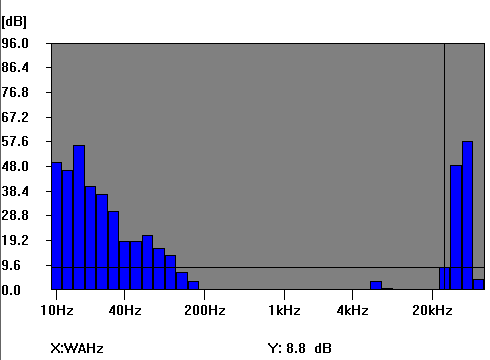

2点的测试数据频谱分布为:

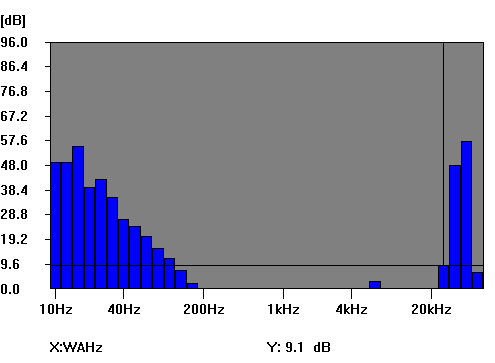

3点的测试数据频谱分布为:

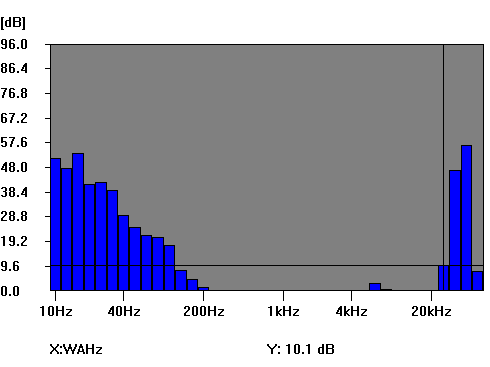

1`点的测试数据频谱分布为:

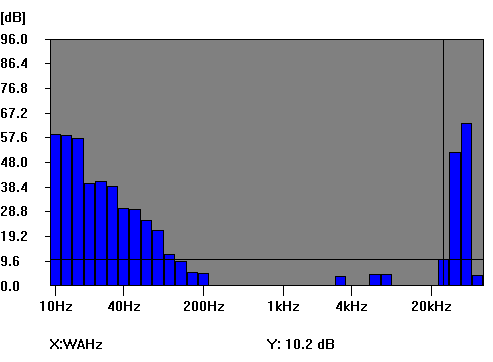

2`点的测试数据频谱分布为:

2.全消声室的声学技术指标现场测试验收

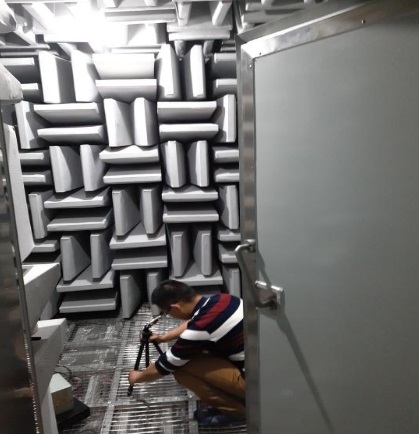

图十一、声学技术指标现场测试(由具有CNAS声学计量资质的国家权威单位检测)

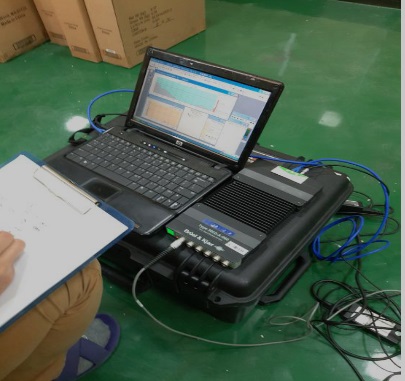

图十二、声学技术指标现场测试(用全套丹麦B&K的PULSE设备现场检测)

七、测试结果:
1、距离全消声室2m远处的中央测试区及12m远处的动力压缩机组工作时,环境噪声值Len(A)=56.3dB(A),室内本底噪声值Lgn(A)=9.4dB(A);
2、自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内。

上述全消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
