NI-DC PULSE 八通道噪声与振动分析仪

更新日期: 2014-10-14 11:01:39
产品介绍

【概述】
NI-DC PULSE 八通道噪声与振动分析仪是一款基于NI多功能数据采集(DAQ)模块量身设计的可进行高精度地噪声与振动的测量采集分析的声学仪器,本模块通过USB供电无需外部电源,在高采样率下也能保持高精度,提供了16路模拟输入;400 kS/s采样率;2路模拟输出;32路数字I/O线;每通道有4个可编程输入范围(±0.2 V至±10 V);数字触发;2个计数器/定时器。其即插即用的安装最大程度地降低了配置和设置时间,同时它能直接与螺栓端子相连,从而削减了成本并简化了信号的连接。
同时该NI多功能数据采集(DAQ)模块还具有新的NI信号读写技术,实现了USB总线上类似DMA的双向高速数据流操作为工程技术、质量监督管理人员提供更为详实的产品质量检测数据操作更加简便,也为产品的研发设计、生产工艺、质量控制提出指导性意见。

【特点】
1.测量结果:采用NI多功能数据采集(DAQ)模块可进行高精度的数据采集,保证采集到的数据真实可靠,400KS/s采样速率有效保证数据的高效采集;

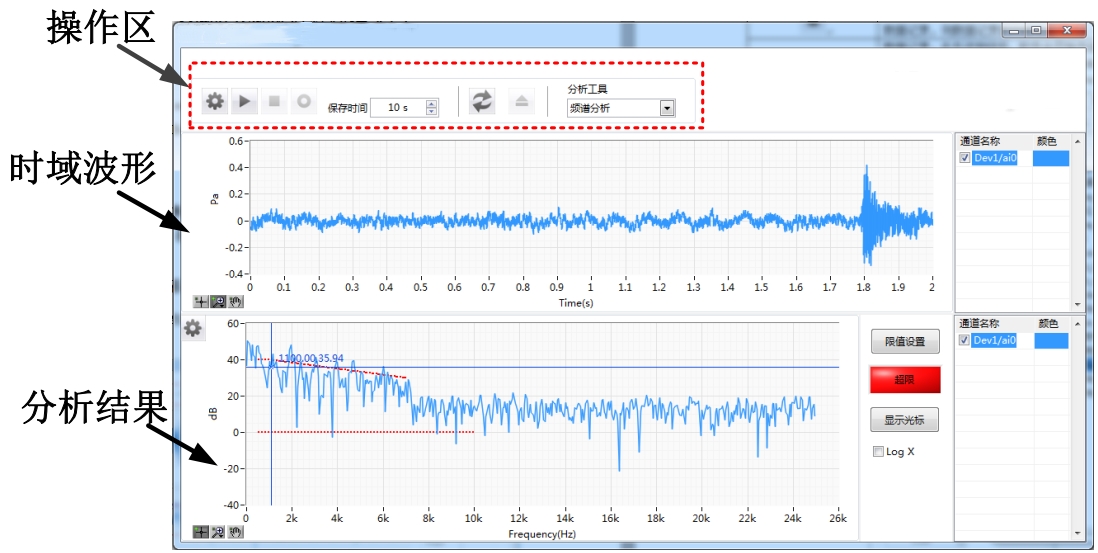

2.平台界面:实现了通道噪声和振动的测量和分析结果在同一界面全面清晰的显现,为技术分析人员提供了一个可以直观简洁的数据分析技术平台;

3.检测报告模块:设置数据存储时的根目录,进行存储时,数据将自动的存储至该文件夹内 ,提供了直观清晰的检测报告输出和编辑平台,满足了日常检测数据采集的需求;
4.数据回放模块:提供数据回放模块,为广大检测人员提供可选择需要进行回放的数据,进行回放分析,在最大限度上满足了日常测试数据分析的需求;
5.数学统计模块:用于分析信号的数学统计分析结果,可分析当前信号帧的最大值、最小值、均值、均方差和方差。
【应用范围】家用电器、汽车及其零部件、电机、风机、机械设备等行业或相应的科研、产品质量技术监督等部门。

【参数】
硬件输入特性:
通道数:8通道差分BNC模拟输入
ADC分辨率:16
采样模式:同步
输入范围: ±10V
激励电流:2.0mA
采样频率:每通道最高400kS/s采样速率

软件特性:
分析功能:
数据块大小:1、2、4、8、16、32、64、128、512、1024、2046、4096、8192、16384
采样频率:1Hz、2Hz、5Hz、10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1000Hz、2000Hz、5000Hz、10000Hz、20000Hz、50000Hz
主要功能:
◎实时的八通道噪声测试分析;
◎实时的八通道振动测试分析,可进行加速度,速度和位移等测量;
◎声压级随时间变化测量;

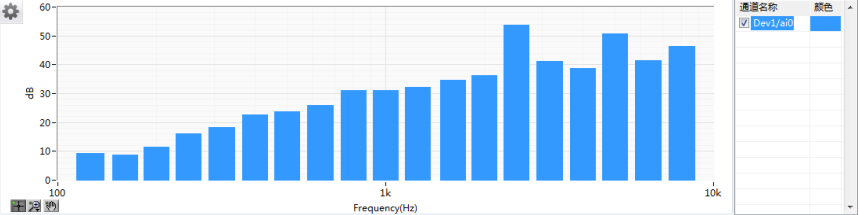

◎实时同步的八通道1/1、1/3、1/6等倍频程谱分析;
◎实时同步的八通道窄带谱分析;
◎线性和A, B, C多种计权方式;
◎512,1024, 2048, ……,8192点的 FFT分析;
◎传递函数分析;
◎自功率谱分析;
◎互功率谱分析;
◎系统自动校准;
◎采样速率:100、500、1k、10k、25k、50K、100K可选;
◎分析频率分辨率0.1Hz;

<OCT倍频程分析模块>
符合标准:IEC61260:1995 CLASS 1,GB/T3241-1998 1级
分析功能:1/1、1/3、1/6、1/12、1/24
计权方式:Linear、A-weighting、B-weighting、C-weighting
平均方式:线性、指数、恒误差可选
时间加权:快档,慢档,用户自定义
频率范围16-16000Hz
滤波方法:数字滤波器

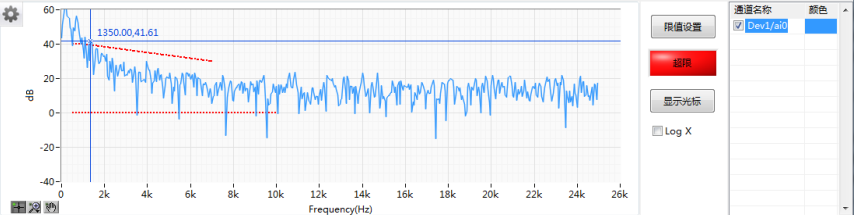

<FFT频谱分析模块>
频率范围:0到20kHz的信号进行FFT分析
窗函数:Hanning,Hamming、Flat Top、Blackman Harris等
计权方式:Linear、A-weighting、B-weighting、C-weighting
平均参数:No averaging、Vector averaging、RMS averaging、Peak hold
线性方式:One shot、Auto restart
可根据客户要求定制符合特殊测量标准的软件,价格另议


硬件配置:
八通道噪声振动测试分析系统的可选配置:
●8个测试专用传声器
●8个麦克风前置放大器
●8个振动加速度计
●8通道ICP信号调理放大器
●8通道16位高精度同步数据采集器
●NI-DC PULSE八通道噪声与振动测试分析软件
●台式计算机或笔记本电脑

<最低硬件要求>
CPU:至少为1.5GHz
内存:至少为2G
硬盘:至少为120G
显示器:最低分辨率800×600;
光驱:内置或外置DVD光驱
<操作系统>
Microsoft Windows XP Professional SP2
Microsoft Windows7 Professional
Word2003及以上
如果要软件顺畅运行,建议配置高端计算机
根据所配软件功能及所接硬件通道数,计算机要求需相应提高
