专业级 全消声室(全消音室、消声室、消音室)

更新日期: 2017-01-14 07:37:29
产品介绍

专业级全消声室(全消音室

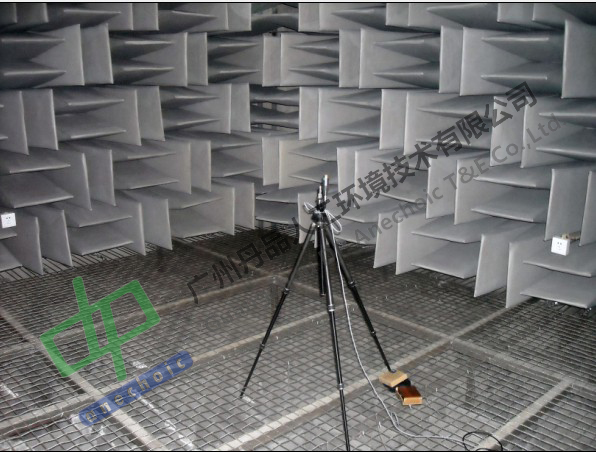

图一:专业级 全消声室(全消音室、消声室、消音室)

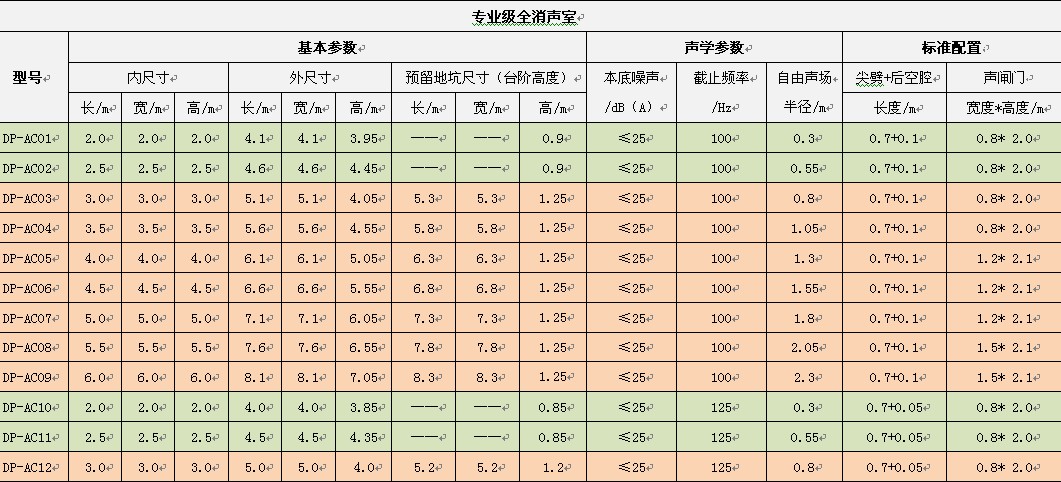

部分标准产品型号给予参考

可根据您的被测产品尺寸大小,环境噪声特征等指标进行特殊定制。欢迎来电咨询!

一、全消声室(全消音室)基本概念
消声室又叫消音室,全消声室,全消音室,全无响室,全消声实验室,全消音实验室等。消声室是声学实验和噪声测试中极其重要的实验场所。其作用是提供一个全自由场空间的低噪声测试环境。全消声室(全消音室)的主要功能:
●提供声学全自由场环境
●低噪声测量环境
全自由场空间
消声室(消音室)的主要功能是为声学测试提供一个全自由场空间。全自由场是指声波在无限大空间传播时,不存在任何反射体(面)。
自然界中的全自由场空间是将声源吊在空中,远离任何反射物,声波可以自由地向360°全方位角传播。
声波在全自由场空间里传播有特定的物理定义为:
●对点声源声压随距离衰减,这就是声能的反平方律;
●声压级在常温压下等于声强级。这是在消声室里测量声功率的理论基础。
背景噪声
全消声实验室(全消音实验室)另一个功能是提供低背景噪声的环境以适应测试环境的要求。  根据.ISO3745-2003 Acoustics-Determination of sound power levels of noise sources using sound pressure. Precision methods for anechoic and hemi-anechoic rooms、.ANSI S12.55-2006 Acoustics - Determination of sound power levels of noise sources using sound pressure - Precision methods for anechoic and hemi-anechoic rooms和国标GB6882《声学 噪声源声功率级的测定消声室半消声室精密法》,在测试频率范围内,背景噪声的声压级至少比被测声源的声压级低6dB,最好是低12dB。
截止频率
全消声室(全消音室)是要在室内模拟全自由场空间,所以要求室内每个面吸声系数为99%以上。设计一种能做到全频带(20Hz-20000Hz)的100%的吸声体是不可能的。因为通用的材料对高频声波很容易被吸收,而低频吸收则和材料的厚度(尖劈的长度)有关。截止频率是指在此频率以上,墙面的吸声系统能保证99%的吸声系数。实际工程中的全自由声场空间是指对截止频率以上的声波,截止频率越低,尖劈的长度要求就越大。一般而言,尖劈的长度适用于1/4波长理论。
在截止频率以上,全消声室(全消音室)是满足自由场条件的,在截止频率以下,全消声室(全消音室)不能保证满足自由场条件,在测量时需要根据GB 6882进行自由场修正。
全消声室(全消音室)的鉴定方法
在实际工程中,声场自由空间是鉴定消声室好坏的关键依据。ISO 3745、.ANSI S12.55和国标GB 6882提供了鉴定全消声室(全消音室)自由空间的鉴定方法。
另外,本底噪声是全消声室(全消音室)的另一个重要指标。测量中得到的本底噪声是仪器的本底噪声加消声室的本底噪声。
二、全消声室(全消音室)声学性能参数
1.全消声室(全消音室)的大小和主要技术指标
全消声室(全消音室)设计标准ISO 3745、.ANSI S12.55和GB 6882
※截止频率125Hz(可根据要求扩展至50Hz)
※本底噪声16dB(A)(采取特殊设计可达到11dB(A)
※外部尺寸
※内部尺寸 根据需要和标准进行设计
※可用空间
2.声学性能参数
2.1吸声性能
所提供用于安装的尖劈满足吸声系数在截止频率上为0.99(以截止频率125Hz尖劈为例)
频率(Hz) 吸声系数
125               0.99
250               0.99
500               0.99
1000             0.99
2000             0.99
4000             0.99
8000             0.99
2.2消声性能

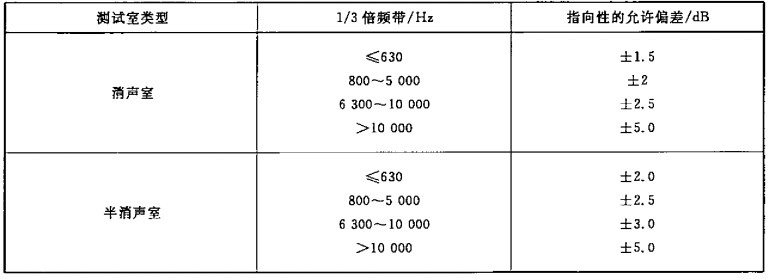

全消声室(全消音室)能提供频率范围从125Hz到8000Hz的近似全自由场环境,其反平方律性能偏差满足以下列国际标准ISO 3745ANSI S12.55GB 6882的要求:
测量要求是用单频信号,选在1/3倍频程的中心频率

广州丹品人工环境技术有限公司
2.3声隔离性能
全消声室(全消音室)的隔声特性是根据设计要求和周围环境决定。广州丹品人工环境技术有限公司的“涡轮增压微循环变频消声通风系统”专利技术(专利号:200520108948.5 ),能满足以下隔声特性:
倍频程  (Hz)  125  250  500  1000  2000  4000  8000
传输损失(dB)  28  31   39    48    54    58    63
三、全消声室(全消音室)组件
3.1专业吸声尖劈 (专利号:200720155131.2)
采样超强绿色环保吸声棉,表面作胶水固化处理。玻璃棉与饰面之间采用防尘处理技术,使尖劈表面易于清理,确保长期稳定的声学性能参数。
3.2 尖劈门 (专利号:200920279477.2)
尖劈门采用 金属穿孔吸声尖劈结构,使尖劈门与内部尖劈组成完整的吸声表面,尖劈门采用特制铰链,使门的开关容易,长久不变形,尖劈门在打开时,能设计成与内墙尖劈齿齿交错,节省空间。
3.3 隔声门 (专利号:200920279477.2)
在消声室(半消声室)的设计中,门是一个很重要的因素。一个好的隔声门应该具有良好的隔声性能和最优化的边缘效应。 采用1.5mm厚冷轧钢板,内加成型吸声棉,铰链采用进口产品,开门时整门上浮。回门时高密度磁性封边条完全封闭,确保其声学处理能与周边其它部件的声学处理相配以尽可能消除边缘漏声,强度满足操作需求,长期使用不发生形变,同时外表面采用喷塑处理使顔色与尖劈相一致。
3.4 内墙
内墙壁及天花板的结构可根据用户要求设计,常用的结构有:
●混凝土结构---此结构隔声效果好,但重量大。对浮筑地面要求高。
●“噪声盾”复合隔声结构---专利设计,由两层钢板构成,内层穿孔,夹层中充填高吸声系数吸声体,确保达到隔声效果。重量较轻,但价格稍贵。
3.5浮筑地面
在外界噪声较高或要求测振动的情况下,通常采用浮筑结构以隔离外界的影响,在浮筑结构中起关键作用的减振材料,减振方法有:
◆弹簧结构:隔振频率可以做到(1Hz,此种结构在低噪声要求很高时采用。但缺点为:造价高,维护困难,弹簧的防锈。
◆橡胶减振垫结构:隔振频率可以做到(7Hz,此种结构在低噪声要求高时采用。
◆玻璃棉毡减振结构:隔振频率可以做到<15Hz,此种结构造价低。
在实际工程中,采用什么样的减振取决于:
● 要求的本底噪声
● 周围的环境、噪声源和振动源

地面的尖劈上方则采用不影响全自由声场的钢丝网及支撑作为地面,供实验人员操作和设备的安置。
3.6 照明
提供可满足室内照明的白炽灯,白炽灯的本底噪声及声反射要求最小,同时也要考虑灯与室内整体设计的一致性和美观性。
3.7  电路系统
除照明灯外,所有电路导管、电线及控制均要求安装于尖劈后以避免声反射。
3.8  走线管道

走线管道满足所需线路通过且不对测试有任休影响。
3.9   控制室
控制室的设计应该充分考虑到用户的方面和使用功能,同时可以选择安装监控系统,以减少测量时人为影响。

4.10  特殊设计要求
