武汉今仙电机有限公司在线式异音测试静音室声学设计、制造施工安装及现场实测验收简介

更新日期: 2018-08-03 17:09:52
产品介绍

武汉今仙电机有限公司

在线式异音测试静音室
声学设计、制造施工安装及现场实测验收详细介绍

一、项目简介
武汉今仙电机位于汉南区兴城大道兴四路,是日本株式会社今仙电机制作所与广州今仙电机有限公司合资的新公司,成立于2011年3月,投资总额2.5亿元。主要生产高档小轿车座椅调角器、调整器、玻璃升降器等,是东风本田、东风日产配套的供应商。武汉今仙电机有限公司将不断研发新的产品,满足不同客户需求,以改善无屏影视产品的质量。
由广州丹品人工环境技术有限公司设计及承担建设该在线式异音测试静音室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。整个在线式异音测试静音室在我司工厂安装调试完毕再整体包装运输到武汉今仙电机有限公司工厂内,与生产线进行接驳,最终实现在高噪声的环境下创造出安静的环境从而对产品进行在线式的异音测试,提高流向市场产品的质量。
二、项目要求
产品项目内容:
在线式异音测试静音室安装项目建设方案及使用材料全部由乙方负责设计安装,乙方应将其“涡轮增压微循环变频消声通风”(专利号:200520108948.5)的全部或部分应用于甲方在线式异音测试静音室安装项目项目建设之中;
在线式异音测试静音室安装项目内部的有效净尺寸:3040mm×2190mm×2200mm,则制作后外部有效尺寸分别为:3600m×2750mm×2690mm; 精度:+/-10cm。
在线式异音测试室安装项目安装专业无回声无噪声的照明灯具1盏,2个二三插插座。
在线式异音测试静音室产品验收主要条款:
在无外界异常干扰的情况下,本底噪声Lgn(A)≤45dB(A)或者隔音量Lw(A)≥40dB(A)。
三、现场噪声情况
根据客户的要求,外部环境噪声Len(A)≤85dB(A),因此,根据隔声量为40dB(A)进行声学设计。
四、声学设计

 1、隔声设计实现本底噪声指标

2、隔振设计实现隔离静音室旁边机器产生的低频振动

五、制造施工安装

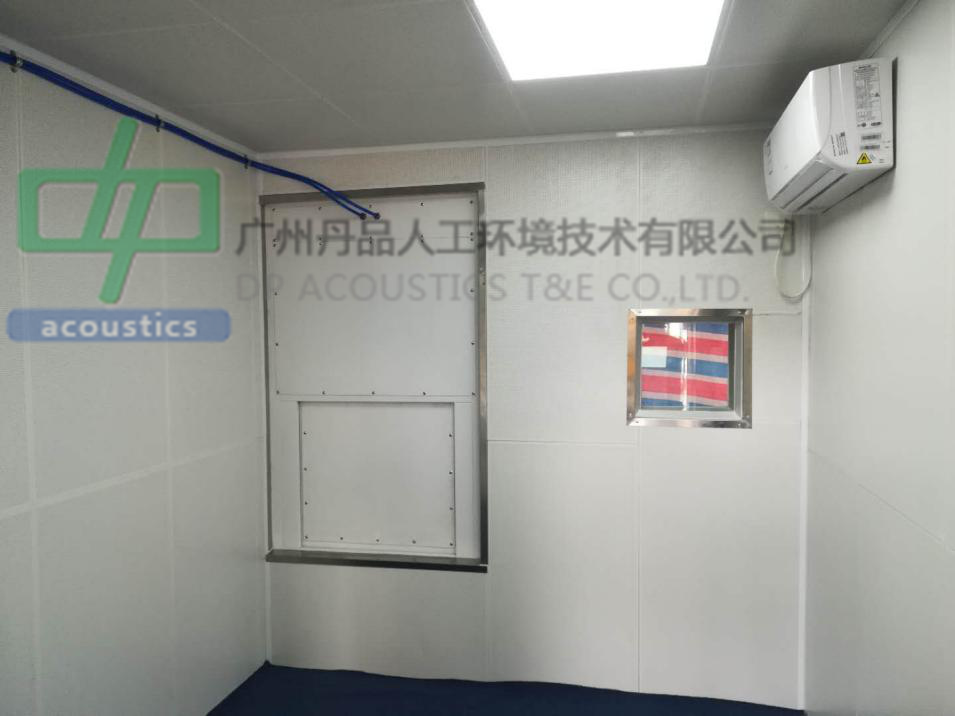

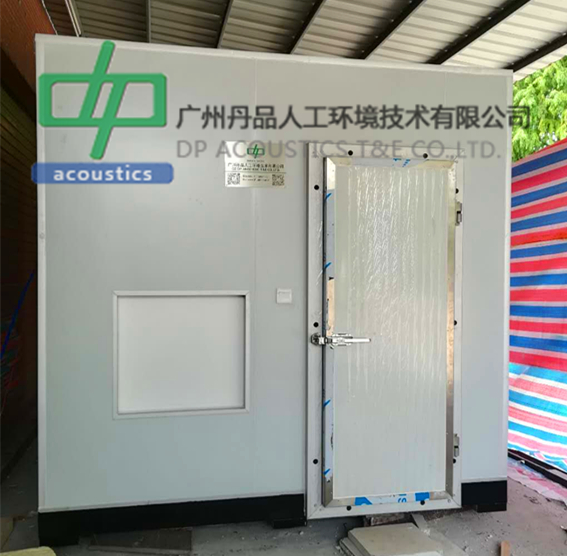

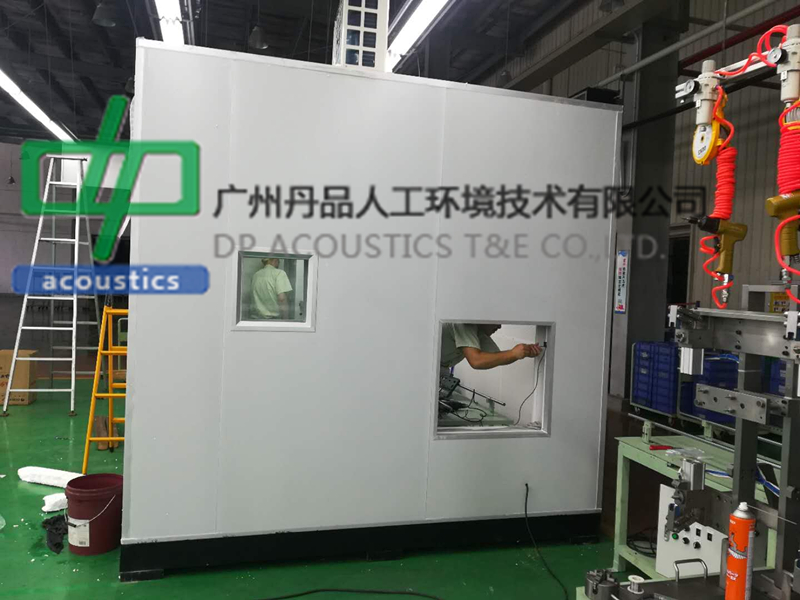

                                       图一、静音室在我司安装

                                        图二、静音室在我司安装

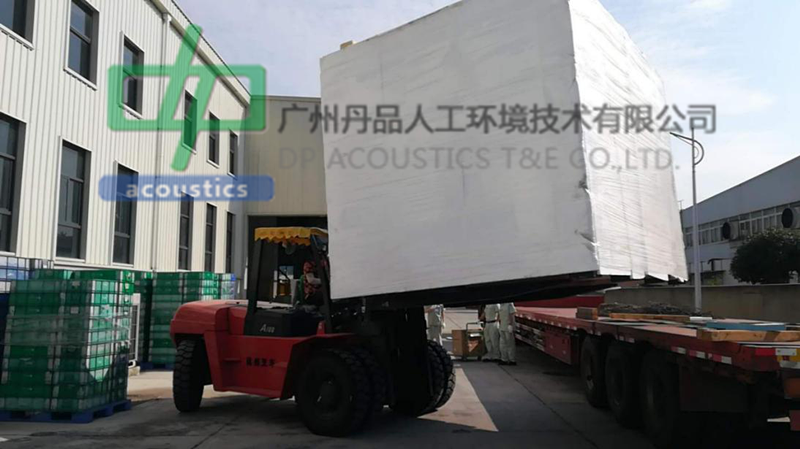

                                             图三、静音室抵达客户现场

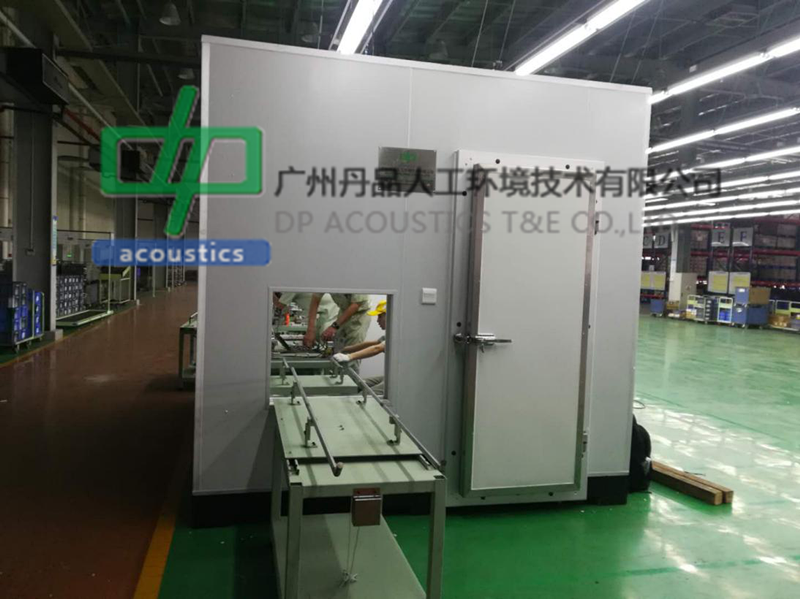

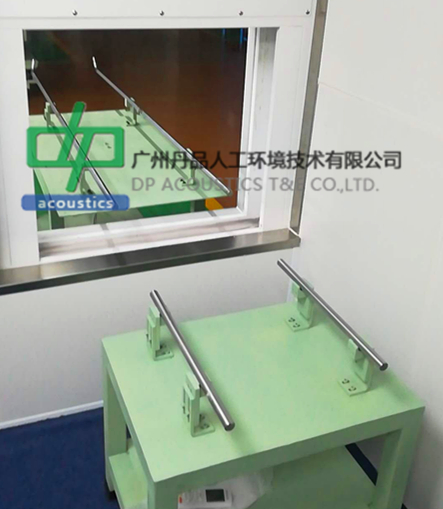

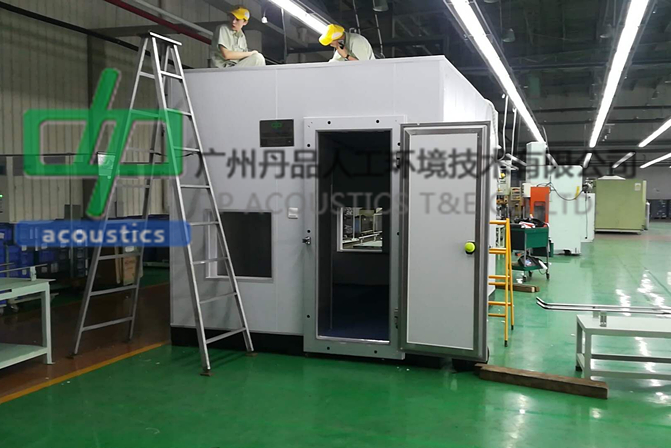

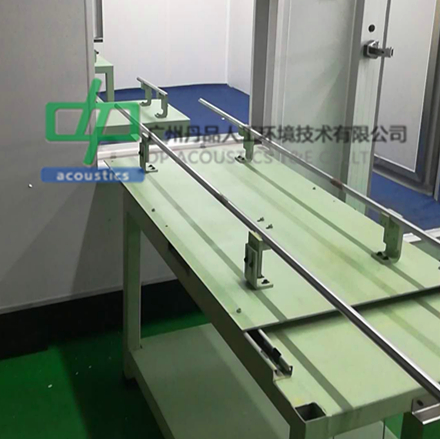

                           图四、静音室在客户现场与流水线拼接

                           图五、静音室在客户现场与流水线拼接

                              图六、静音室在客户现场与流水线拼接

                               图七、静音室在客户现场与流水线拼接

                            图八、静音室在客户现场与流水线拼接

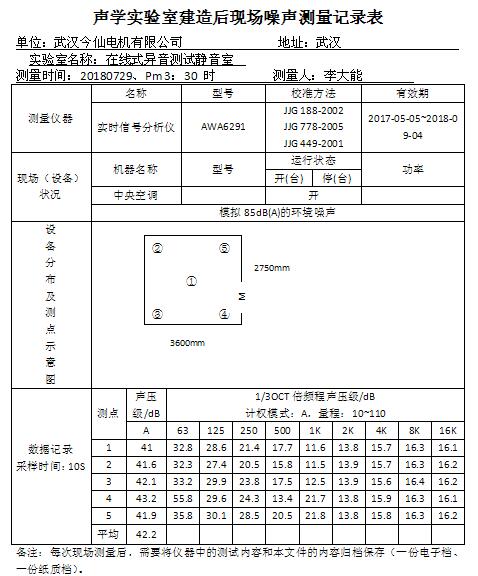

 六、现场测试验收

七、测试结果
1、在线式异音测试静音室环境噪声值Len(A)=85dB(A)时,室内本底噪声值Lgn(A)=42.2dB(A),符合双方约定的要求。
