武汉中原电子集团有限公司全消声室 声学设计、制造施工安装及现场实测验收简介

更新日期: 2017-06-12 11:45:24
产品介绍

 一、项目简介
武汉中原电子集团有限公司(前身:国营第七一0厂)隶属中国电子信息产业集团有限公司,成立于1999年01月27日,公司现有员工3000余人,经营范围包括通信设备、仪器仪表、家用电器、汽车电子产品制造等。在短波、超短波通信、抗干扰通信、数字移动通信等技术领域研发实力雄厚,并向系统网络化、数字化领域快速发展。在数字集群系统、蜂窝移动通信设备、城市用电管理系统、铅酸蓄电池、锂电池等产品领域亦具有雄厚的研发与生产能力,产品畅销国内外。三次获得"全国电子行业用户满意先进单位"称号,在涉及的技术领域处于国际先进、国内领先水平。
由广州丹品人工环境技术有限公司设计及承担建设的全消声室,在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
二、项目要求
由广州丹测声学技术研究有限公司设计及承担建设的全消声室,在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
产品项目内容:
1)全消声室安装项目建设方案及使用材料全部由乙方负责设计安装,乙方应将其“涡轮增压微循环变频消声通风”专利技术的全部或部分应用于甲方全消声室安装项目项目建设之中;
2)全消声室安装项目内部的有效净尺寸:2000mm(L)×3000mm(W)×2000mm(H),则制作后外部有效尺寸分别为:3600mm(L)×4600m(W)×3400mm(H); 精度:+/-10cm。
3)全消声室安装项目安装专业无回声无噪声的照明灯具2盏,2个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处。
全消声室产品验收主要条款:
 1)在无外界异常干扰的情况下,本底噪音Lgn(A)≤30dB(A);
2)截止频率fc≤125Hz
三、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现自由声场的性能
3、消声设计实现空气动力学性能
上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
四、制造施工安装





尖劈导轨的安装

安装好的尖劈

完工后的全消声室内景

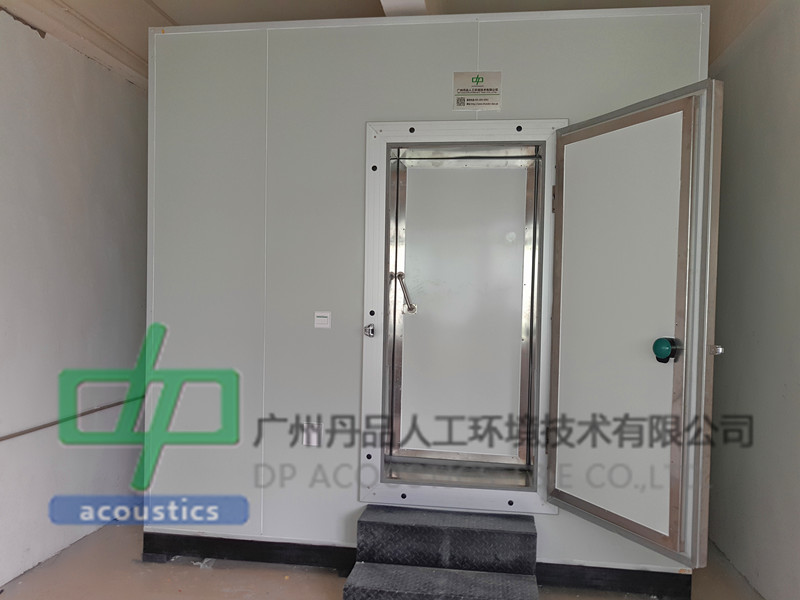

全消声室外部图

五、现场实测验收

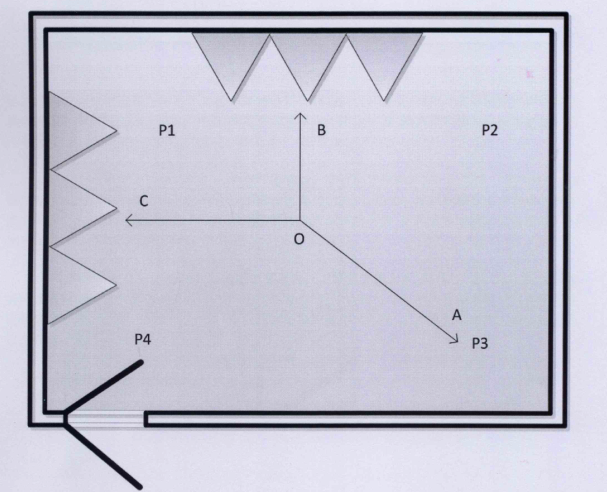

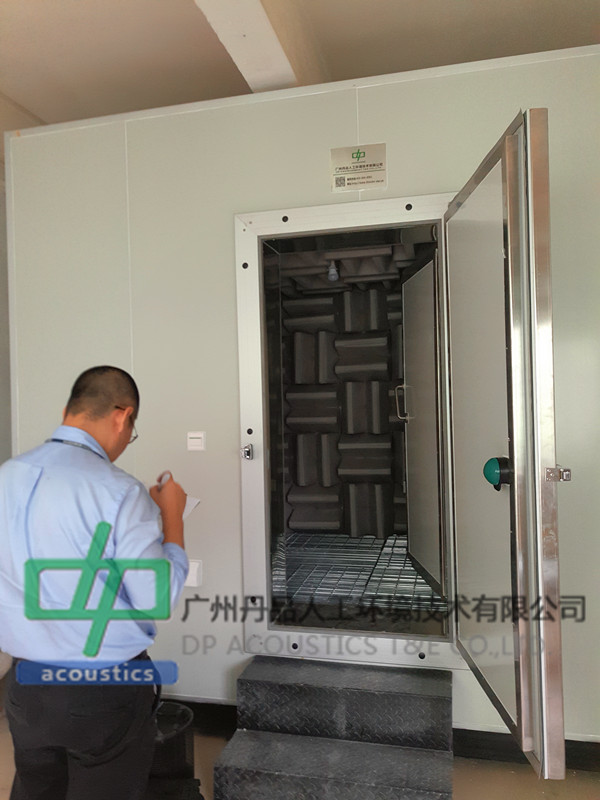

1、现场数据记录




2、全消声室的声学技术指标现场测试验收

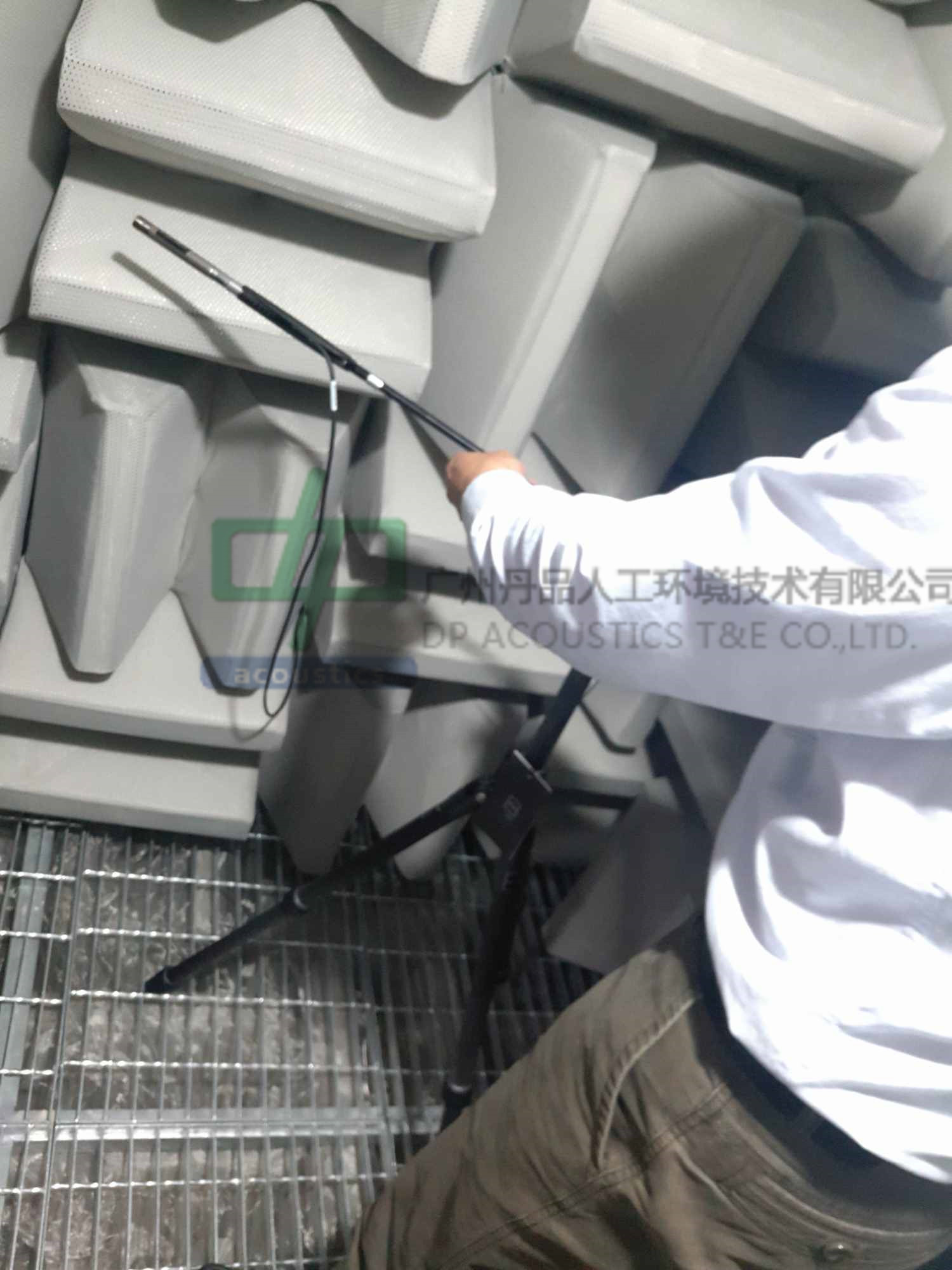

声学技术指标现场测试(用丹麦B&K的设备现场检测)




六、测试结果:

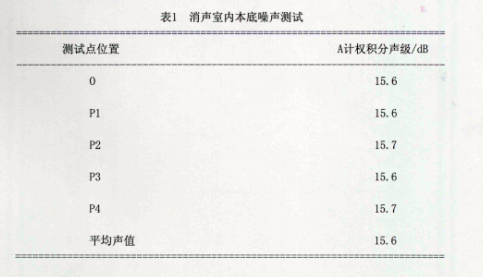

1、距离全消声室10m远处的生产车间工作时,环境噪声值Len(A)≤70dB(A),室内本底噪声值Lgn(A)=15.6dB(A);
2、自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内。
上述全消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
