 一、项目简介
广州市瑞宝电器有限公司成立于2006年,拥有自主产权的标准厂房5000平方米,员工约200人,是一家专注于控制电机及驱动器等产品开发、设计、制造、销售与服务为一体的专业型公司,主要产品有:混合式步进电机、永磁式步进电机、直流无刷电机及驱动器等,凭借完备、丰富的产品体系及强大的开发能力,产品获得众多领域的高端客户的广泛认可。
由广州丹品人工环境技术有限公司设计及承担建设该电机全消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
二、项目要求
由广州丹测声学技术研究有限公司设计及承担建设该电机全消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
产品项目内容:
1)全消声室安装项目建设方案及使用材料全部由乙方负责设计安装,乙方应将其“涡轮增压微循环变频消声通风”专利技术的全部或部分应用于甲方全消声室安装项目项目建设之中;
2)全消声室安装项目内部的有效净尺寸:1800mm(L)×1300mm(W)×2000mm(H),则制作后外部有效尺寸分别为:3000mm(L)×2500m(W)×3170mm(H); 精度:+/-10cm。
3)全消声室安装项目安装专业无回声无噪声的照明灯具2盏,2个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处。
全消声室产品验收主要条款:
 1)在无外界异常干扰的情况下,本底噪音Lgn(A)≤20dB(A);
2)截止频率fc≤200Hz

三、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离全消声室约10m处的生产车间的低频振动

上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。

四、制造施工安装

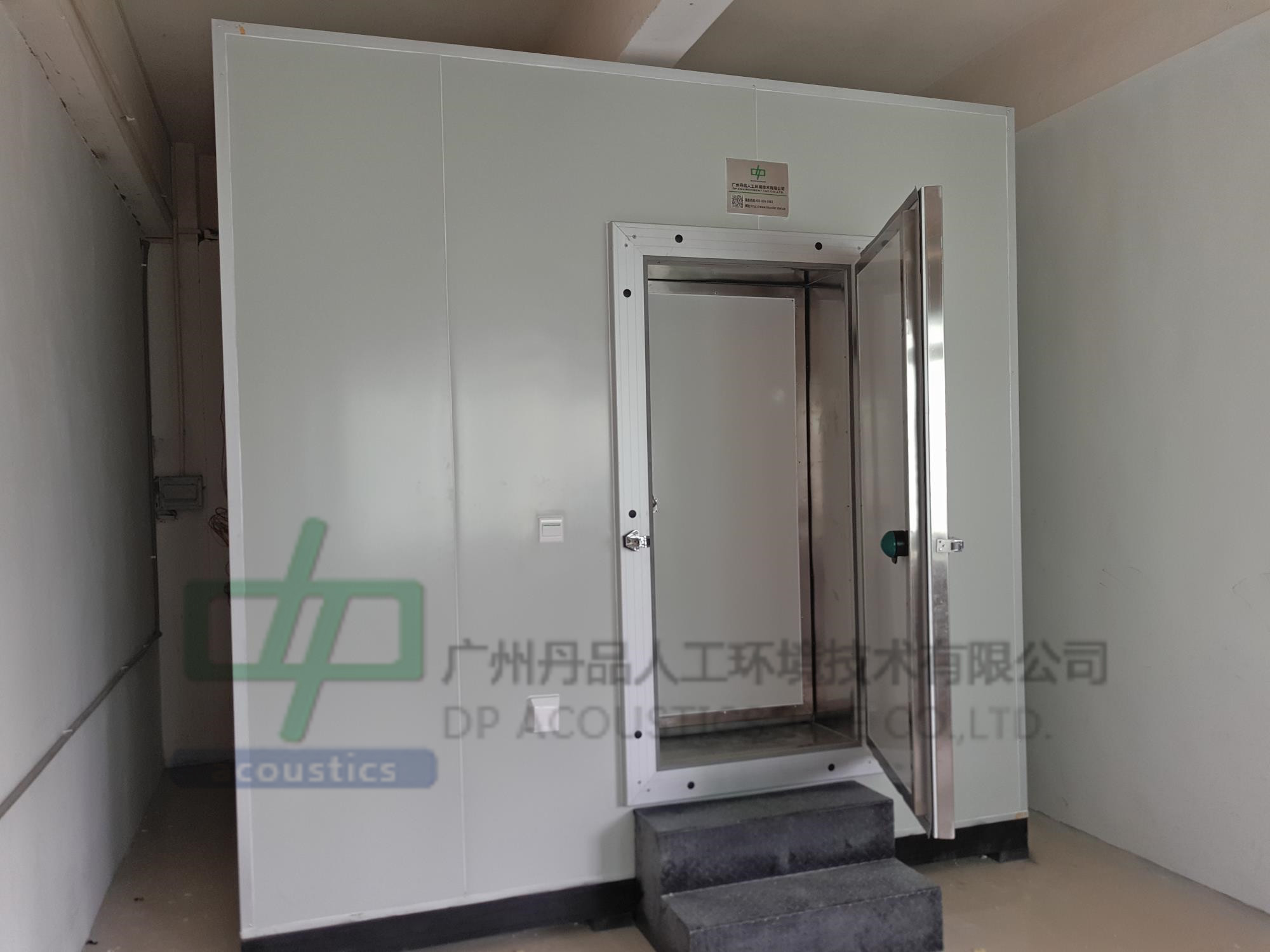

完工后的全消声室外景

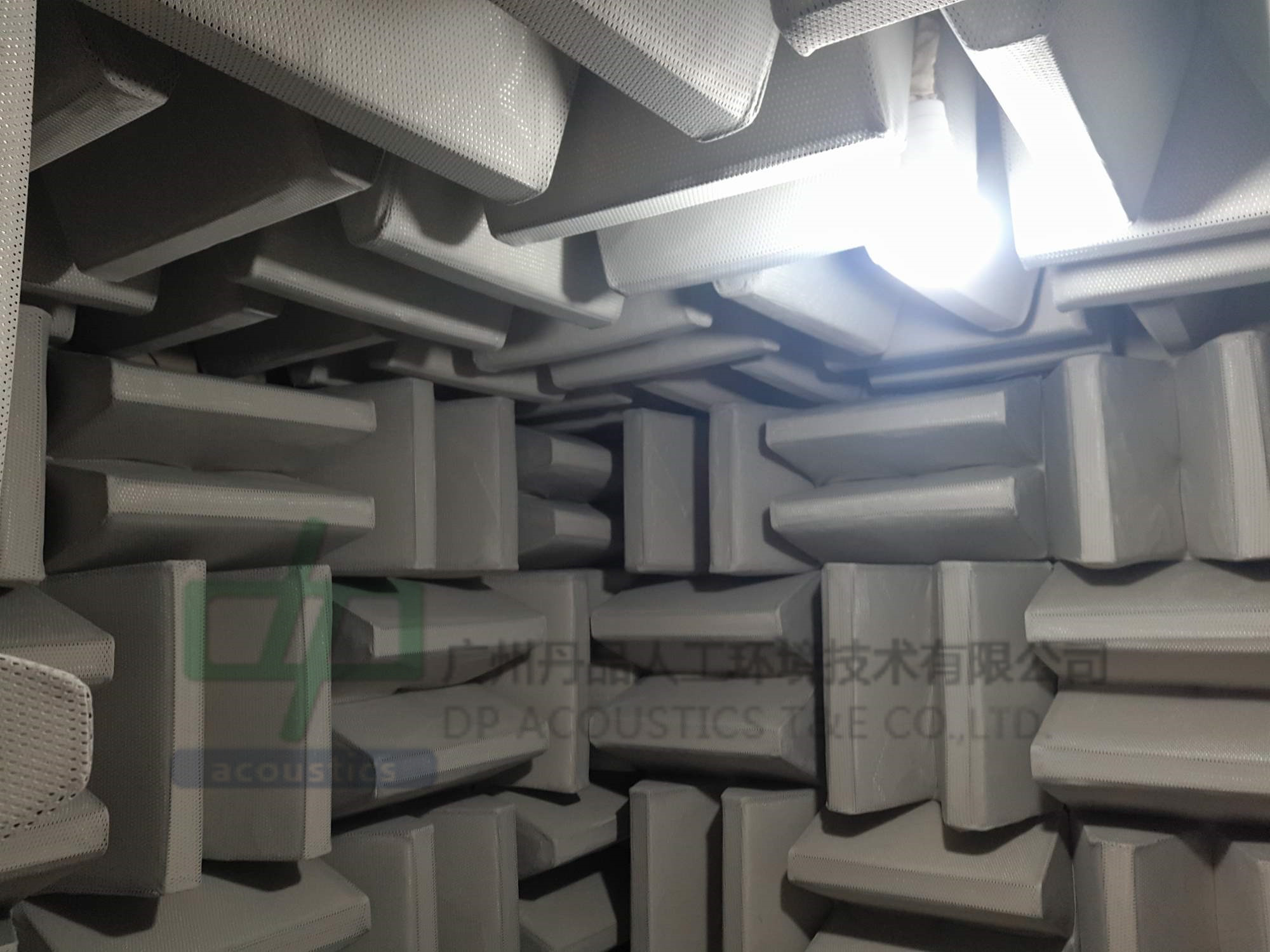

完工后的全消声室内景

全消声室室内照明系统

五、现场实测验收

1、现场数据记录

2、全消声室的声学技术指标现场测试验收

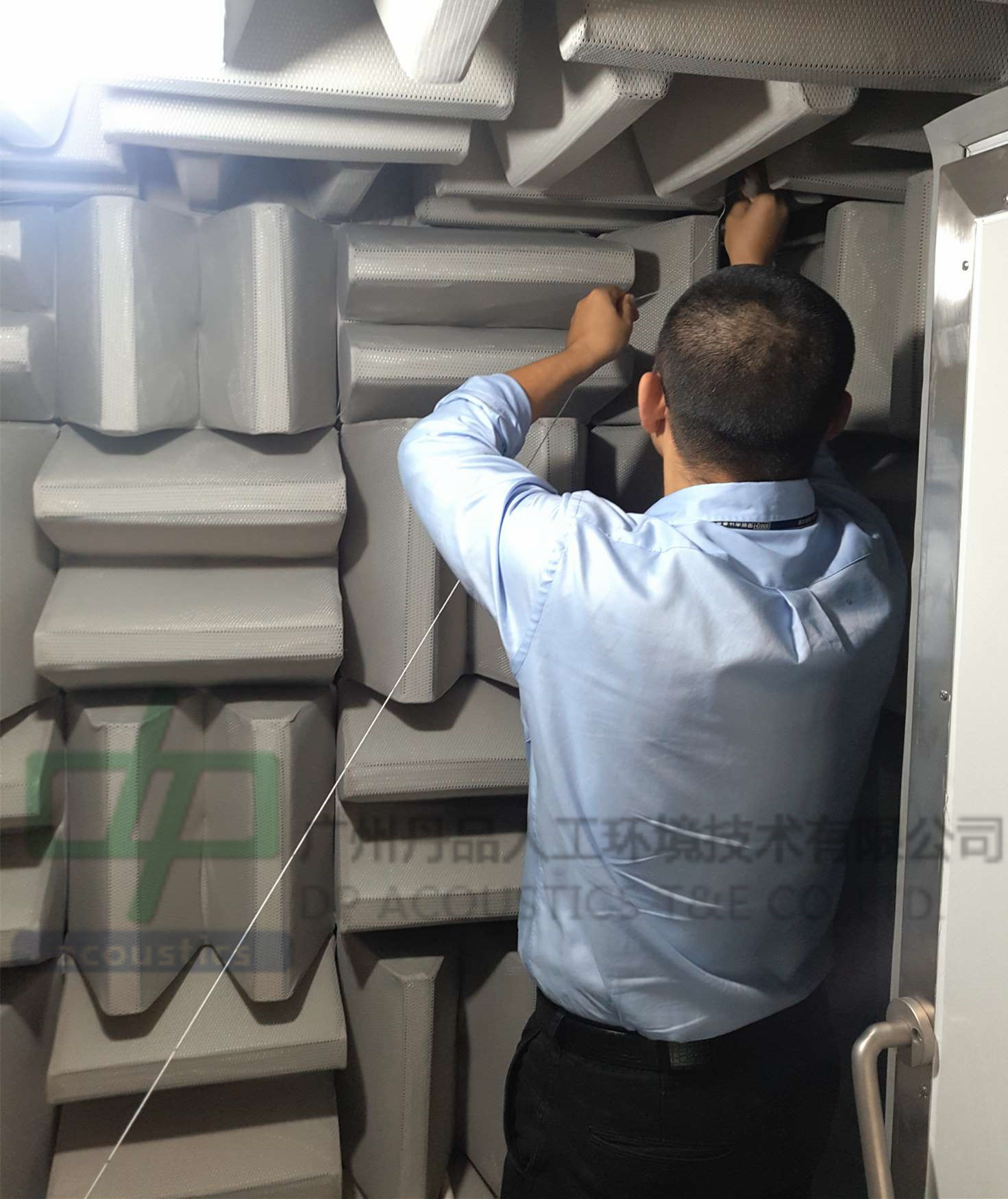

声学技术指标现场测试(由具有CNAS声学计量资质的国家权威单位检测)

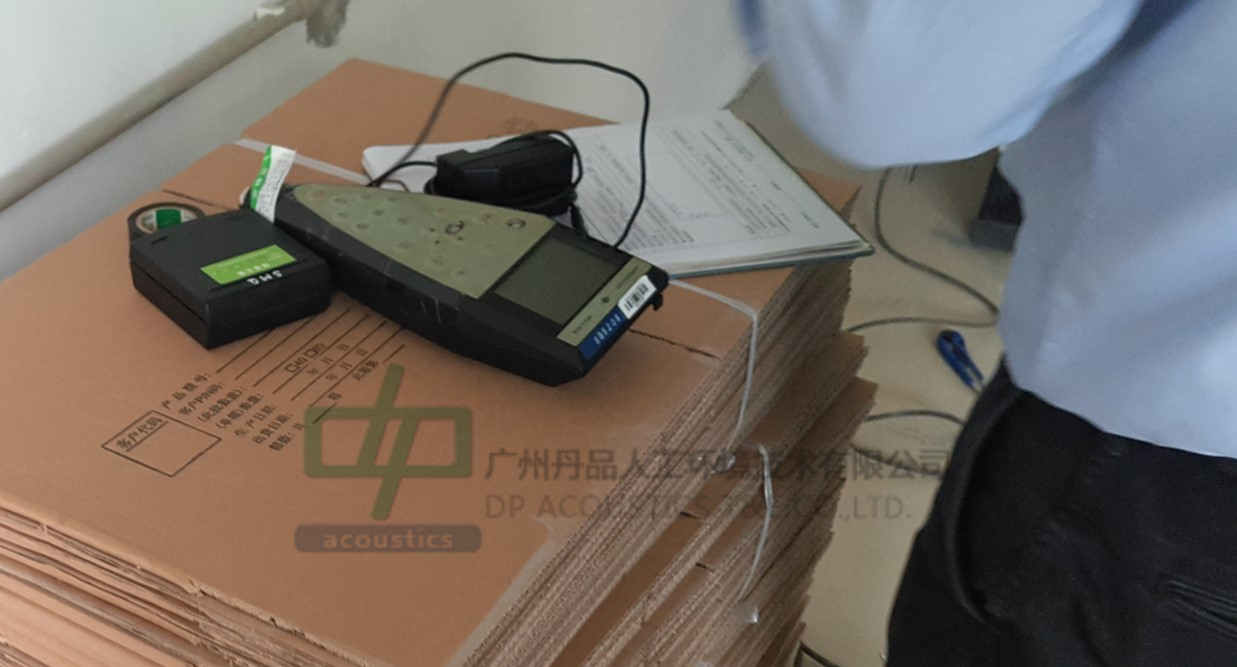

声学技术指标现场测试(用丹麦B&K的设备现场检测)

六、测试结果:

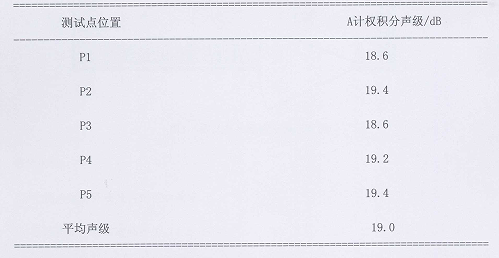

1、距离全消声室10m远处的生产车间工作时,环境噪声值Len(A)≤70dB(A),室内本底噪声值Lgn(A)=19.0dB(A);

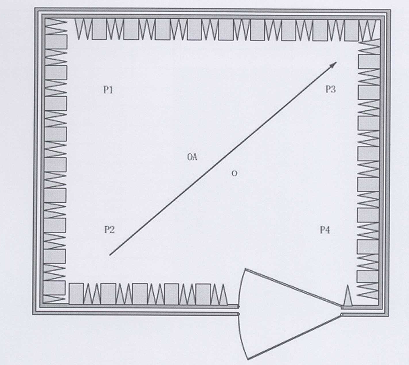

2、自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内。

上述全消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
