 一、项目介绍
本项目要求测试轴流风机进气口辐射噪声,出气口辐射噪声,机壳辐射的噪声。工作原理:当叶轮旋转时,气体从进风口轴向进入叶轮,受到叶轮上叶片的推挤而使气体的能量升高,然后流入导叶。导叶将偏转气流变为轴向流动,同时将气体导入扩压管,进一步将气体动能转换为压力能,最后引入工作管路。
二、试验相关说明

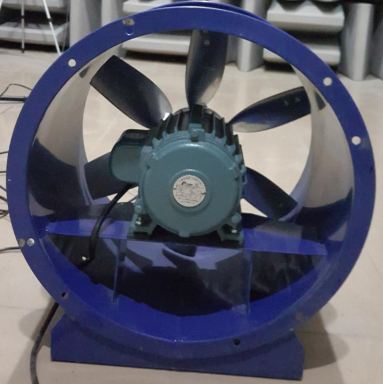

1.样品描述
样品基本参数:九洲普惠 POG-3.5A 规格:750 mm 流量:2800 r/min 功率:750 w 流量:4613-3637 m3/h 全压:274-329 Pa

2.本次试验依据的基础方法标准为JBT 10562-2006 《一般用途轴流通风机技术条件》;GBT 2888-2008 《风机和罗茨风机噪声测量方法》;JBT 8690-1998 《工业通风机 噪声限值》。
3.实验说明
3.1气候条件
温度:25℃
湿度:60%
3.2进气口辐射的噪声测点按下图1位置放置,出气口辐射的噪声测点按下图2位置放置,机壳辐射的噪声测点按下图3位置放置。

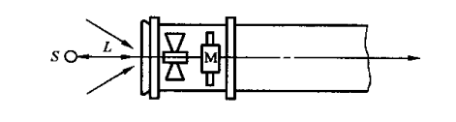

                         图1 进气口辐射的噪声测点(L=1m)

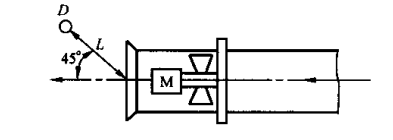

                        图2 出气口辐射的噪声测点(L=1m)

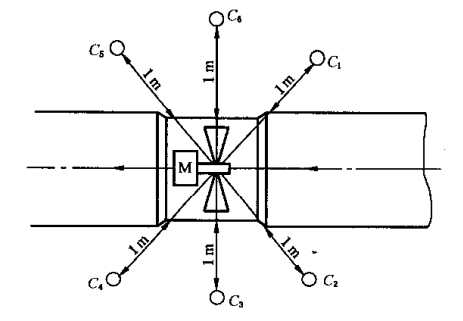

                           图3 机壳辐射的噪声测点
3.3待轴流风机稳定工作后,测试并记录各点数据。

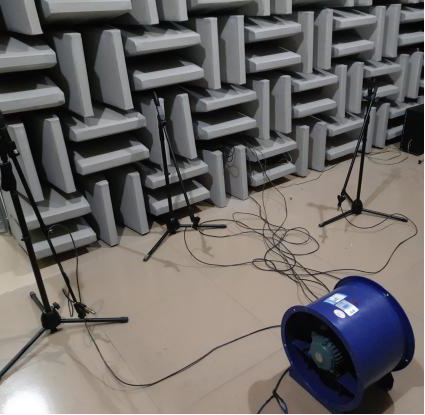

三、丹品工厂内声学实验室现场(半消声室、半消音室)

                       被测风机机壳辐射噪声的测量

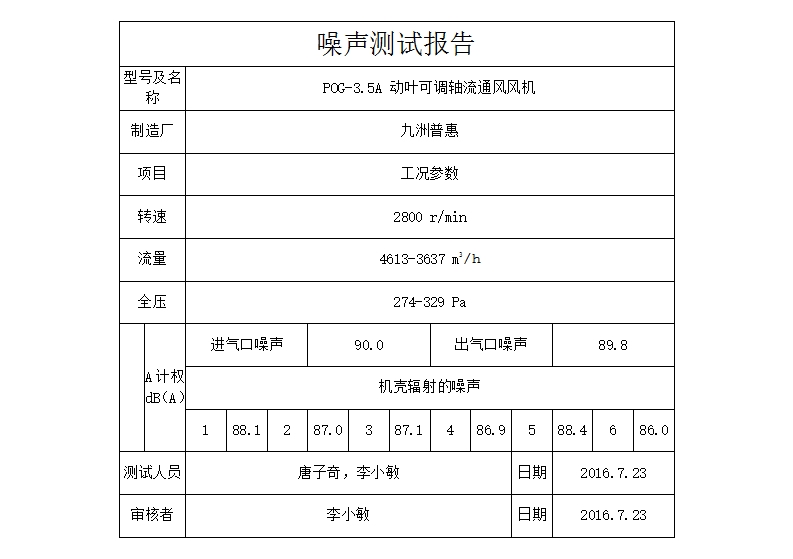

四、结果单
