宏泰顺(深圳)有限公司扬声器等电声产品用全消声室声学设计、制造施工安装及现场实测验收简介

更新日期: 2016-05-02 12:00:52
产品介绍

一、项目简介
         宏泰顺电子(深圳)有限公司是一家成立多年、专业生产喇叭的厂家。公司不断开发新产品及其零部件,产品包括:天花板/墙壁喇叭、室内/户外喇叭、家用喇叭、庭院造景喇叭、各种汽车喇叭及PP射出鼓纸等。
由广州丹品人工环境技术有限公司设计及承担建设扬声器等电声产品用全消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
二、项目要求
产品项目内容:
全消声室安装项目建设方案及使用材料全部由乙方负责设计安装,乙方应将其“涡轮增压微循环变频消声通风”(专利号:200520108948.5)的全部或部分应用于甲方全消声室安装项目项目建设之中;
全消声室安装项目内部的有效净空尺寸:2.4 m×2.4 m×2.0 m(长×宽×高),共11.5m2。
全消声室安装项目安装专业无回声无噪声的照明灯具1盏,2个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处。
全消声室产品验收主要条款:
在无外界异常干扰的情况下,本底噪音≤30dB(A);
自由声场声压级符合逆平方法则理论值与实测值最大允许偏差指标。
三、现场勘查
        我公司专业的声学技术工程师于2016年3月26日下午2:30时,在甲方工厂正常的工作情况下,采集了建造现场的相关数据如下:

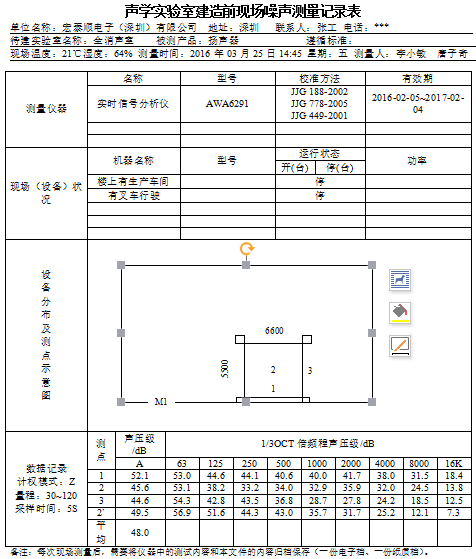

1、现场数据记录:

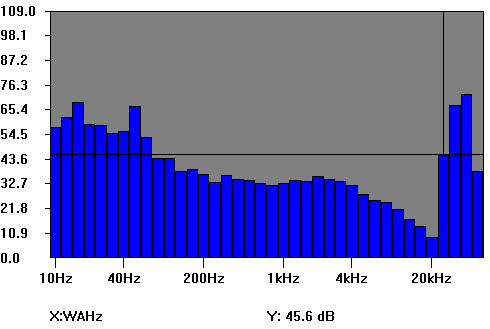

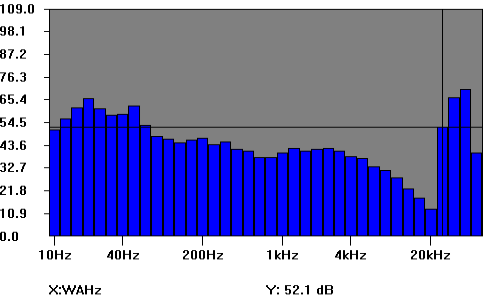

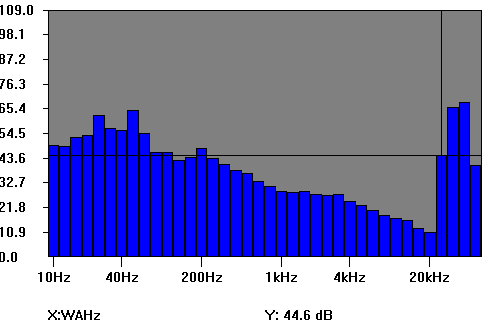

1点的测试数据频谱分布为:

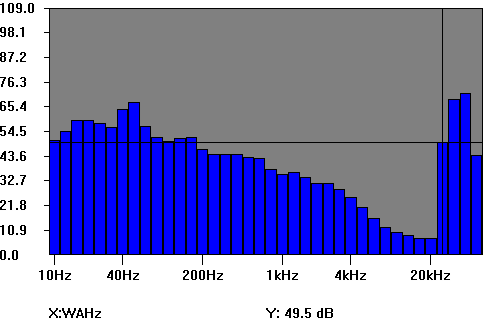

2点的测试数据频谱分布为:

3点的测试数据频谱分布为:



 2`点的测试数据频谱分布为:

2.现场音频信号:

四、声学设计
1、隔声设计实现本底噪声指标

2、吸声设计实现自由声场的性能

3、消声设计实现空气动力学性能

4、隔振设计实现隔离距离全消声室3m处生产车间产生的低频振动

上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送



五、制造施工安装

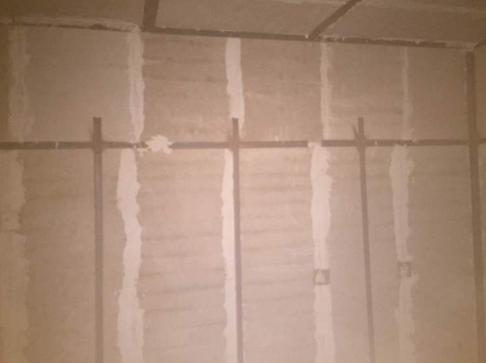

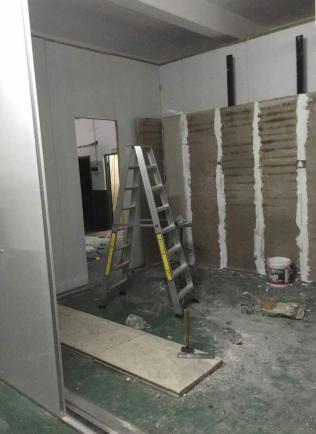

图一、复合隔声墙体的施工

图二、消声尖劈架的施工

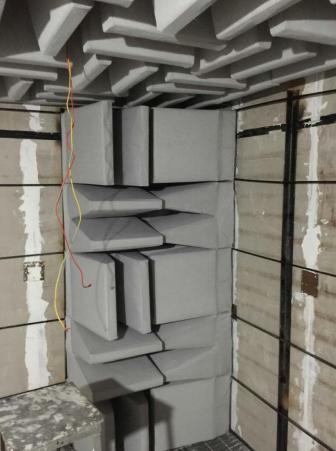

图三、四周墙体消声尖劈的安装

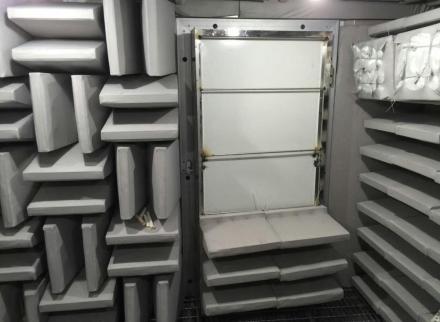

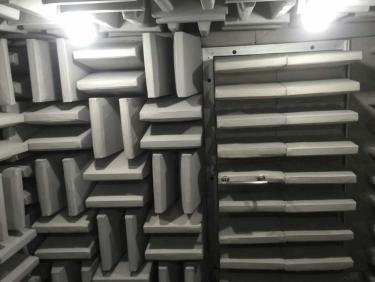

图四、内部隔声门异形消声尖劈的安装

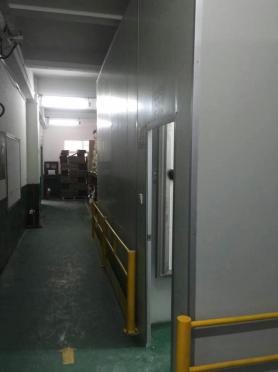

图五、完工后的全消声室(黄色围栏为防止叉车碰撞全消声室而设立)

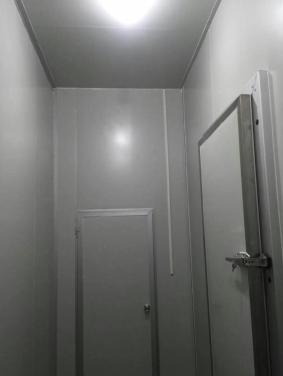

图六、操作间与内外隔声门

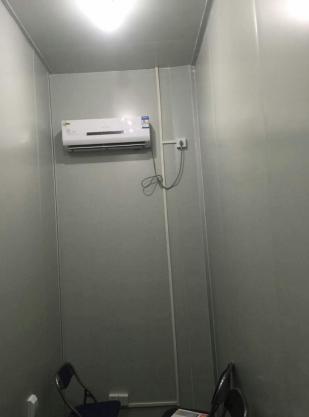

图七、操作间内有空调工作

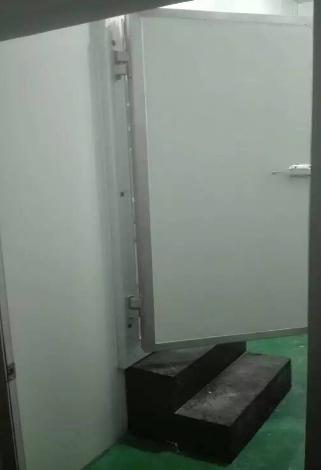

图八、全消声室订做的台阶

图九、全消声室内景

 六、现场测试验收

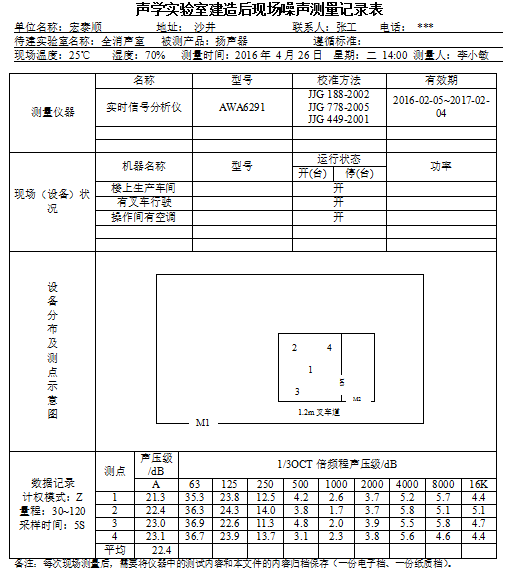

1.现场数据记录

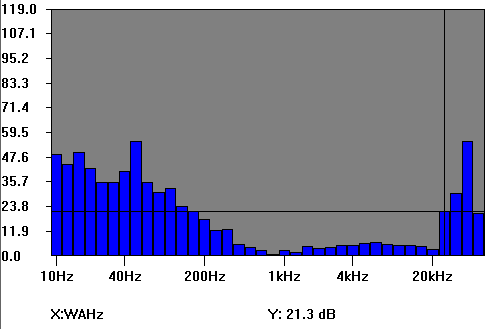

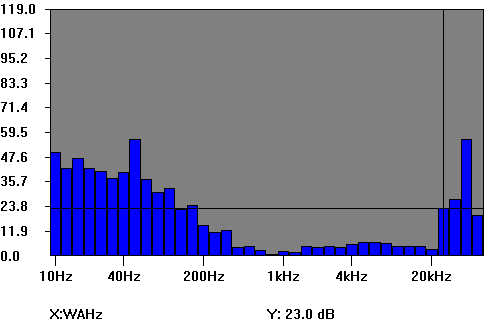

1点的测量数据频谱分布为

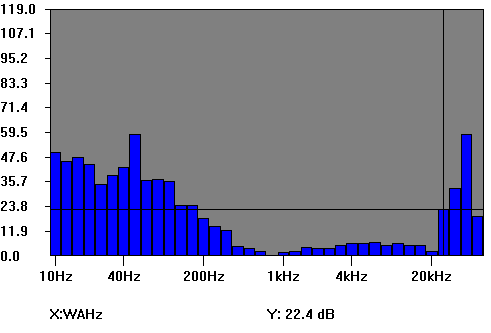

2点的测量数据频谱分布为


3点的测量数据频谱分布为


4点的测量数据频谱分布为

 七、测试结果
1、距离全消声室3m处的生产车间工作,操作间空调打开时,室内本底噪声值Lgn(A)=22.5dB(A);
2、自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内。
上述全消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
