一、项目简介
贵州振华红云电子有限公司（原中国振华集团红云器材厂），隶属于中电振华科技，是国内唯一一家从事瓷料配方研制、瓷料制备、科研生产及销售为一体的国有中型企业，迄今已有近五十年的生产经营历史。公司目前生产经营的主要产品有：压电陶瓷被银片、压电陶瓷蜂鸣片、压电陶瓷雾化片、压电陶瓷蜂鸣器、压电报警器、压电陶瓷超声波传感器、氧化锌避雷器系列产品、MLCC多层陶瓷电容器等。
为致力于蜂鸣器、报警器噪声实验检测，从而为调整噪声寻求科学解决方案提供精准的数据。贵州振华红云电子有限公司向我公司（广州丹品人工环境技术有限公司）于签订了购买蜂鸣器、报警器噪声实验半消声室合同。
二、项目要求
由广州丹品人工环境技术有限公司设计及承担建设该蜂鸣器、报警器噪声实验半消声室，并在规定的时间内竣工且通过验收。产品竣工验收合格后，继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
产品项目内容：
1）半消声室安装项目内部的有效净尺寸：4800mm×4000mm×2500mm，则制作后外部有效尺寸分别 为：6400m×5600mm×3300mm；
2）半消声室安装项目安装专业无回声无噪声的照明灯具 4盏，4个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处；
半消声室产品验收主要条款：
1） 在无外界异常干扰的情况下，本底噪音Lgn（A）≤30dB（A）；
2） 满足室内反射面上方近似半自由场环境的截止频率 Fc≤125Hz。
三、现场勘查
我公司专业的声学技术工程师在需方工厂正常的工作情况下，采集了建造现场的相关数据如下：

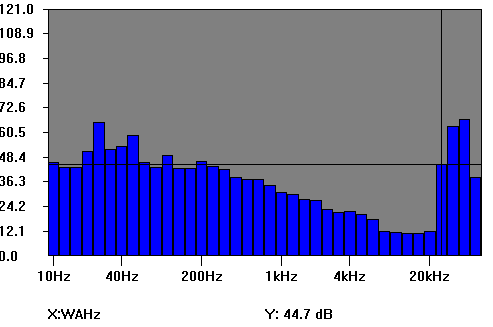

1点的测试数据频谱分布为：
2点的测试数据频谱分布为：
3点的测试数据频谱分布为：
四、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现半自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离半消声室约3m处生产车间气动设备的低频振动
上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载，或请扫描本公司微信公众服务号二维码得到免费推送。
五、制造施工安装

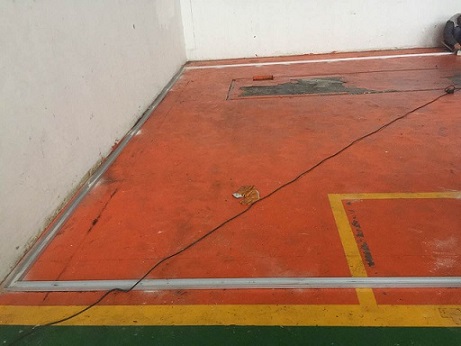

图一、施工场地的确认

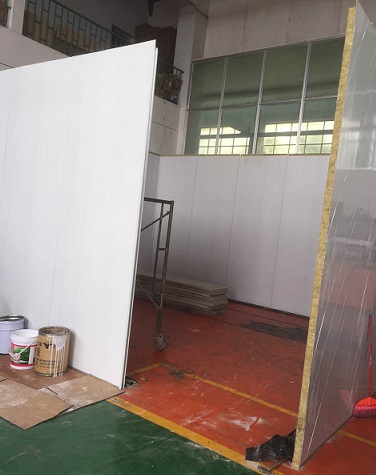

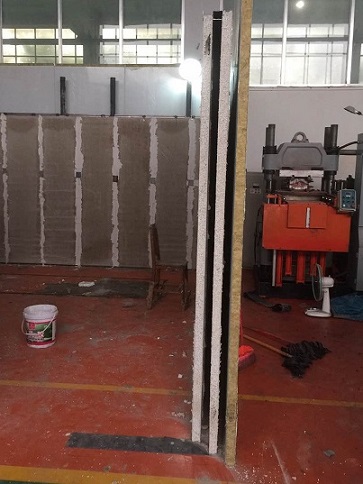

图二、外复合隔声墙体的施工

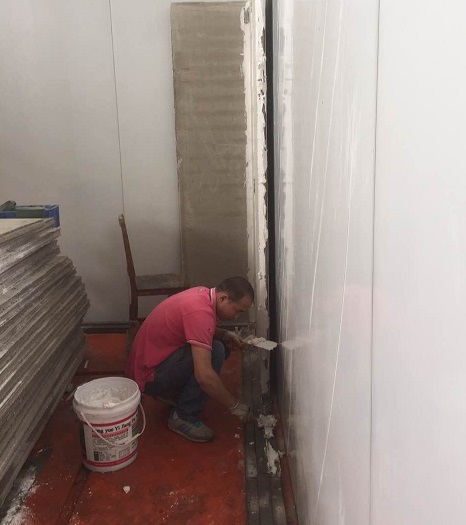

图三、内复合隔声墙体的施工

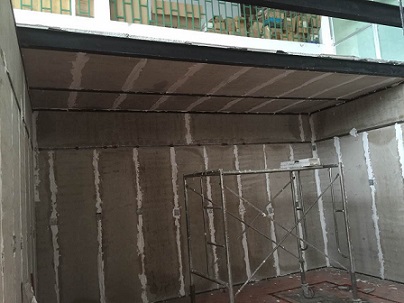

图四、三层复合隔声墙体的施工
图五、顶部天花的施工

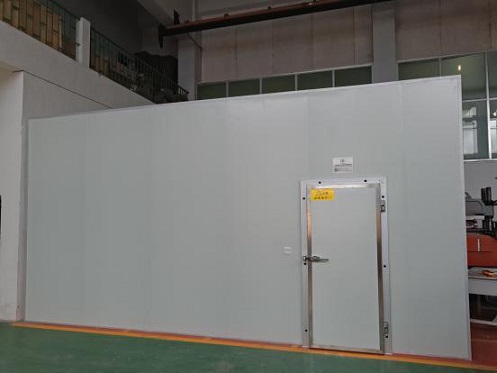

图六、完工后的半消声室的外景

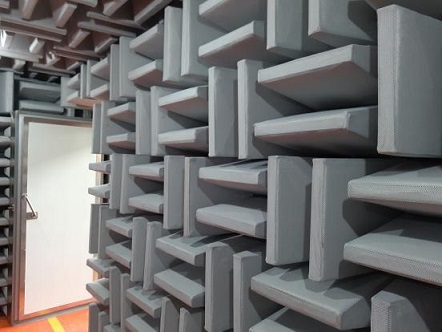

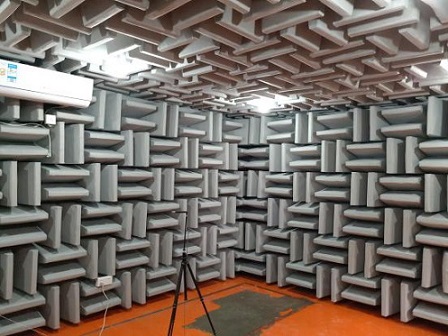

图七、半消声室的内景
图八、半消声室内部隔声门的开合
图九、半消声室内部监控设备

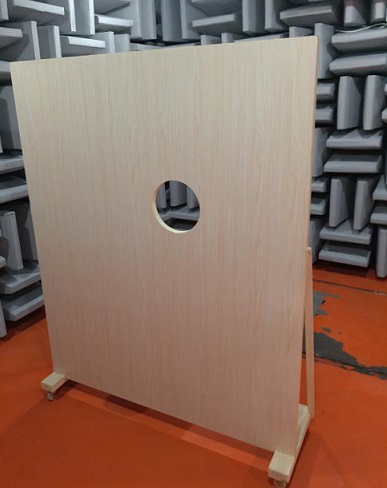

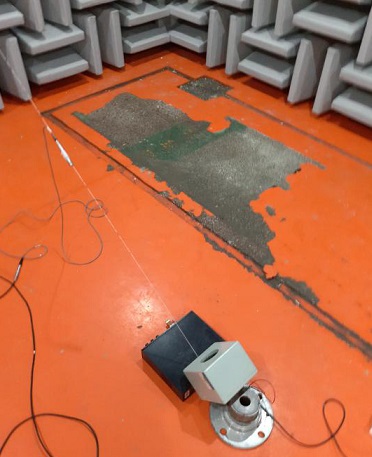

图十、半消声室测试用障板

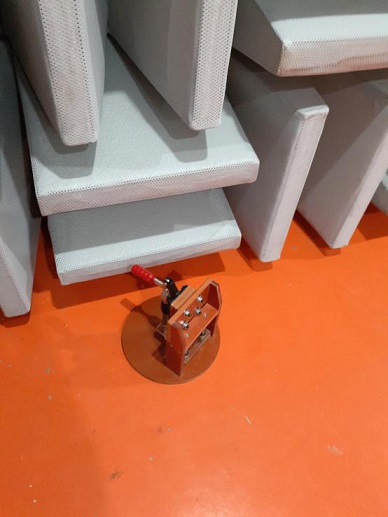

图十一、半消声室被测元器件
六、现场实测验收

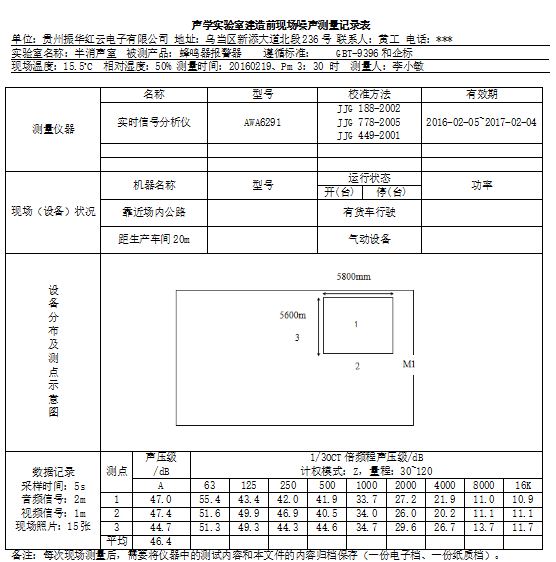

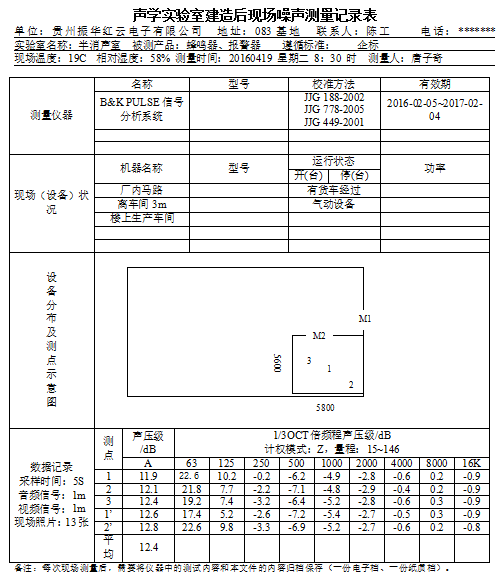

1.现场数据记录

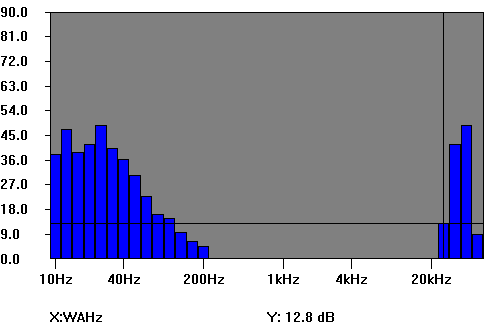

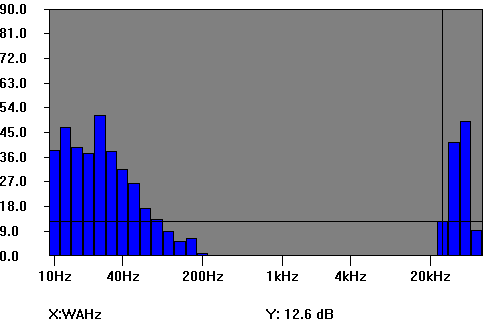

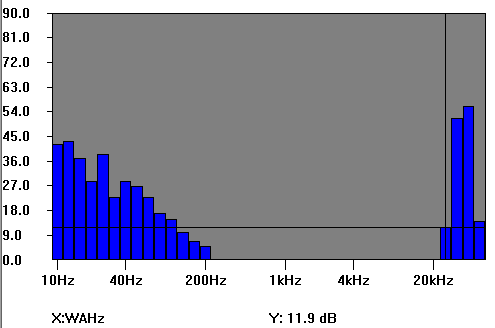

1点的测试数据频谱分布为：

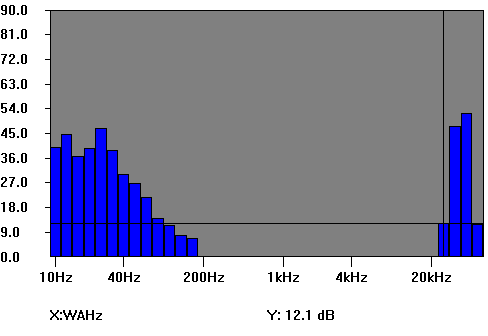

2点的测试数据频谱分布为：
3点的测试数据频谱分布为：
1`点的测试数据频谱分布为：
2`点的测试数据频谱分布为：
2.半消声室的声学技术指标现场测试验收
图十二、声学技术指标现场测试（由具有CNAS声学计量资质的国家权威单位检测）

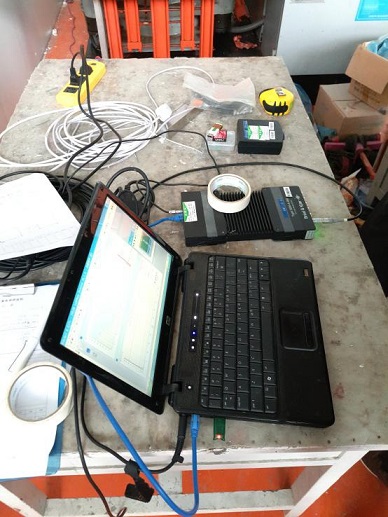

图十三、声学技术指标现场测试（用全套丹麦B&K的PULSE设备现场检测）
七、测试结果：
1、距离半消声室3m远处的生产车间工作时，环境噪声值Len（A）=46.4dB（A），室内本底噪声值Lgn（A）=12.4dB（A）；
2、半自由声场的性能：在125Hz~20KHz频率范围内进行1/3倍频带分析，通过将测试声源发射的声压的空间衰减，与理想的半自由声场中声压随距离的平方反比定律的衰减相比较，其偏差值均在最大允许偏差内。
上述半消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载，或请扫描本公司微信公众服务号二维码得到免费推送。
