阿兹米特汽配(佛山)有限公司 汽车排挡杆半消声室 声学设计、制造施工安装及现场实测验收简介

更新日期: 2016-03-23 09:55:48
产品介绍

一、项目简介
阿兹米特汽配(佛山)有限公司是阿兹米特株式会社于2005年在中国成立的分公司。公司投产于2008年,位于佛山市南海区狮山汽配园,占地面积为11,104.13㎡,现有员工300余人。公司于2012年12月18日正式投入二期工程建设。公司主要从事汽车排档杆总成及零部件、变速箱零部件,摩托车及通用机变速箱机能零部件,相关构成品制造用的模具、夹具及构成部件的开发、制造和销售。现有客户包括广汽本田、东风本田、东风日产、本田汽车零部件、东南汽车、广汽三菱等。
由广州丹品人工环境技术有限公司设计及承担建设该汽车半消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
二、项目要求
产品项目内容:
半消声室安装项目建设方案及使用材料全部由乙方负责设计安装,乙方应将其“涡轮增压微循环变频消声通风”(专利号:200520108948.5)的全部或部分应用于甲方半消声室安装项目项目建设之中;
半消声室安装项目内部的有效净尺寸:1550mm×2015mm×2000mm,则制作后内部有效尺寸分别为:2950m×3415mm×2700mm; 精度:+/-10cm。
半消声室安装项目安装专业无回声无噪声的照明灯具1盏,2个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处。
半消声室产品验收主要条款:
在无外界异常干扰的情况下,本底噪音≤25dB(A);
半自由声场声压级符合逆平方法则理论值与实测值最大允许偏差指标。
三、现场勘查
我公司专业的声学技术工程师于阿兹米特汽配(佛山)有限公司节后上班的第一天即2016年2月16日下午3:00时,在甲方工厂正常的工作情况下,采集了建造现场的相关数据如下:

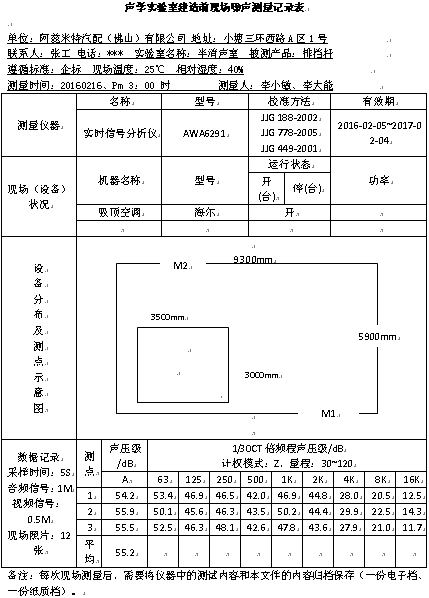

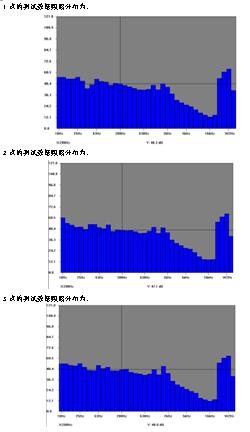

1、现场数据记录:













三、声学设计
1、隔声设计实现本底噪声指标
2、吸声设计实现半自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离半消声室约2.5m处万能试验机产生的低频振动



上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。





四、制造施工安装

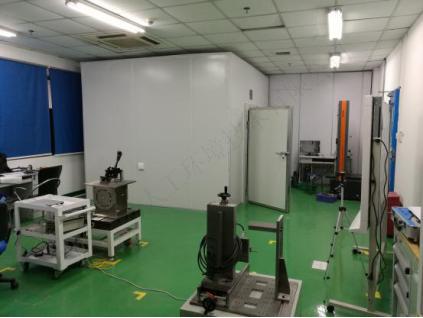

        图一、右前方为距离半消声室约2.5m处万能试验机



             图二、安装完毕后室内吸声材料尖劈

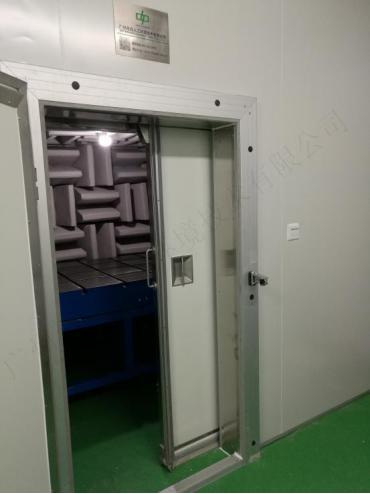

                  图三、半消声室的内部推拉门

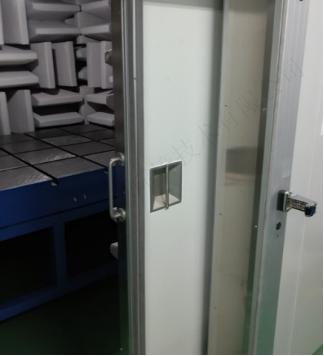

                  图四、半消声室内部门的把手

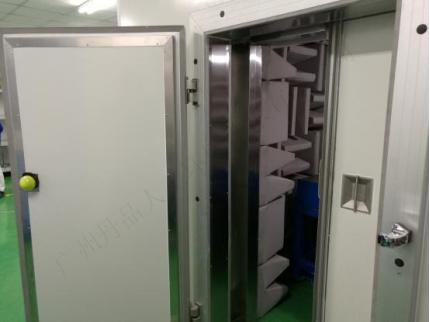

                   图五、半消声室外部门

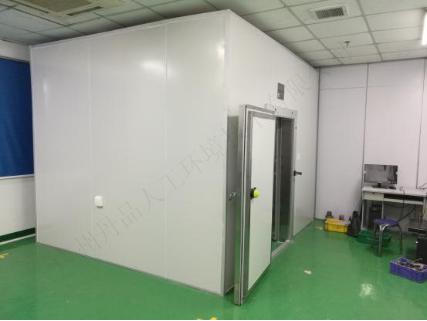

                   图六、半消声室外观



五、现场测试验收







   2.现场测试

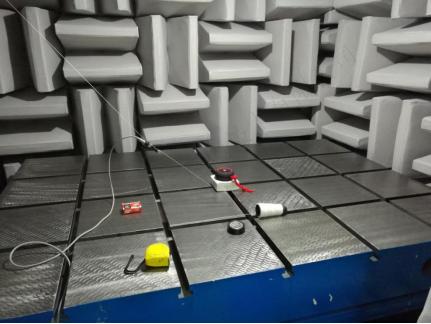

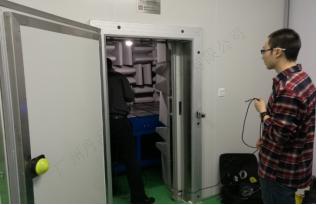

图七、声学技术指标现场测试安装(由具有CNAS声学计量资质的国家权威单位检测)

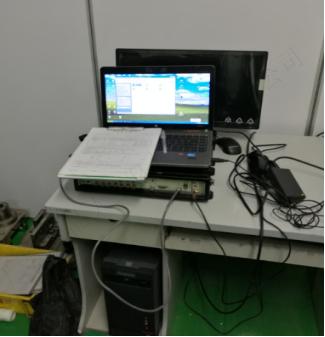

图八、声学技术指标现场测试(用全套丹麦B&K的PULSE设备现场检测)

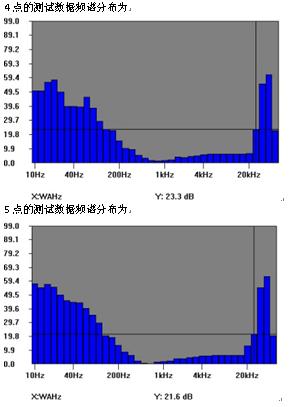

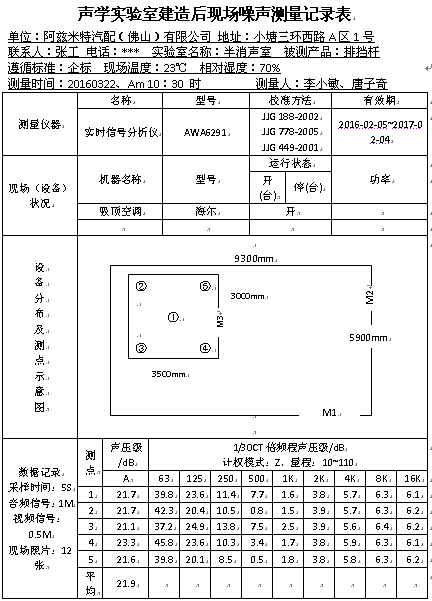

六、测试结果

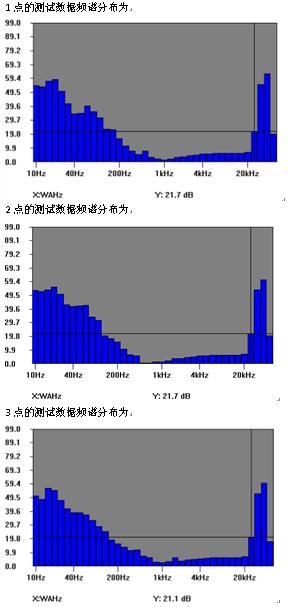

1、半消声室附近有空调及万能试验机工作时,环境噪声值Len(A)=55.2dB(A),室内本底噪声值Lgn(A)=21.9dB(A);
2、半自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的半自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内。


上述半消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
